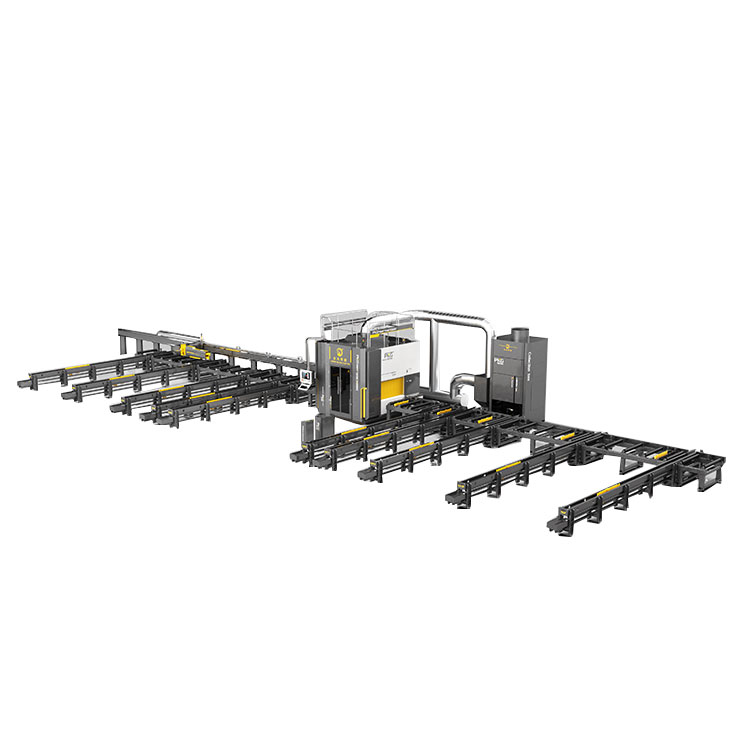

Beam Robot -leikkuukone

PKG500

Beam Robot -leikkuukone

KaikilleBeam Robot -leikkuukoneJINFENG WELDCUT:n valmistamilla s- ja plasmaleikkauskoneilla on 2 vuoden takuu, ja ne on varustettu rullapöydillä, poikittaiskuljettimella, pölysuodattimella, plasmaleikkausjärjestelmällä ja valinnaisilla toiminnoilla, kuten pistemerkintälaitteella ja jotka tukevat kaikkia CAD-CAM-liitäntöjä. PKGBeam Robot -leikkuukones ovat edistynein robottiplasmaleikkauslinja, joka lisää tuottavuutta eri teollisuudenaloilla toimiville loppukäyttäjille.

Tekniset tiedot

Ominaisuus ja sovellus

1. PRGBeam Robot -leikkuukones on korkean automaation leikkauslaite, joka on integroitu ABB:n kuusiakseliseen robottivarteen. Yhden käyttäjän yhdellä näppäimellä linja aloittaa automaattisen käsittelyn materiaalin lataamisesta ja osien purkamisesta plasmaleikkauksen jälkeen.

2. Yksi PKGBeam Robot -leikkuukones yhdellä operaattorilla voi korvata:

Sädeporauslinja

Vannesaha

Kulma viiva

Levyjen/tangon käsittelylinja

Selviytymiskone

Merkintäkone

3. Linja voidaan integroida täysin MES-järjestelmään ja sallia kauko-ohjaus tiimin katseluohjelman kautta, jotta valmistajan insinöörit voivat helposti suorittaa etädiagnoosin ongelmien ratkaisemiseksi Internetin kautta lähettämättä insinöörejä työmaalle.

3. CNC-järjestelmä tarjoaa täyden hallinnan koko päälinjajärjestelmälle (robotti, rullapöytä, poikittaiskuljetin, mittakärry ja tarttuja, merkintäjärjestelmä)

4.Osaa lukea Tribon/AM:sta luotuja *.gen-tiedostoja, TEKLA-suunnitteluohjelmistosta vietyjä DSTV-tiedostoja ja muita formaatteja.

5. TämäBeam Robot -leikkuukones:tä käytetään laajalti teräsrakentamisessa (plasmapalkki rakennusrakenteiden, siltojen, rautatien, perävaunujen, junavaunujen, portaiden, kaiteiden ja muun sekundääriteräksen valmistukseen), teräsrakenteissa ja offshore-teollisuudessa (palkkien suojaus huippukohteisiin, asuintiloihin, merenalaisiin rakenteisiin, merenalaisiin kehyksiin, tukirakenteisiin, putkien suojarakenteisiin, putkien suojarakenteisiin, tukirakenteisiin s, merenalaiset rakenteet ja tukikehykset) ja sovellettiin Onshoressa.

Yksityiskohdat

Tämä PKGBeam Robot -leikkuukones koostuu:

Ristikuljettimet

Mittakärry ja tarttuja

Pistekynämerkintälaite

Syöttö Rullapöytä

Robotin plasmaleikkauskammio

Ulostulo rullapöytä

Rakennenäkymä

Poikittaiskuljetin â ketjutyyppi

Integroimalla poikittaiskuljettimella (ketjutyyppi) PKG:n syöttörullapöytäänBeam Robot -leikkuukones, H-palkit ja muut profiilit voidaan siirtää haluttuun paikkaan ilman nosturia, jolloin nostuririski pienenee nollaan.

Mittakärry ja tarttuja

Profiilin syöttäminen leikkuukammioon samanaikaisesti syötettävän profiilin pituuden mittaamiseksi.

Pistekynämerkintälaite

Tarjoa osanumeron pysyvä jäljitettävyysmerkintä.

Robotin leikkauskammio

Asentamalla leikkuukammion sisään 6-akselisen robottivarren korkealaatuisen profiilien leikkaamiseen plasmapolttimella ja rotan reikien leikkaamiseen happipolttimella.

Syöttö/lähtö rullapöydät

Rullapöytien työstämisellä H-palkkien pintakäsittelykoneet saavuttavat korkean automatisoinnin, mikä vähentää työvoimaa ja lisää tuotantoa.

Poikittaiskuljetin â purku

Integroimalla poikittaiskuljettimen PKG:n ulostulorullapöytäänBeam Robot -leikkuukones, leikkauksen jälkeen osat voidaan siirtää haluttuun paikkaan ilman nosturia, jolloin nostuririski pienenee nollaan.

Video
