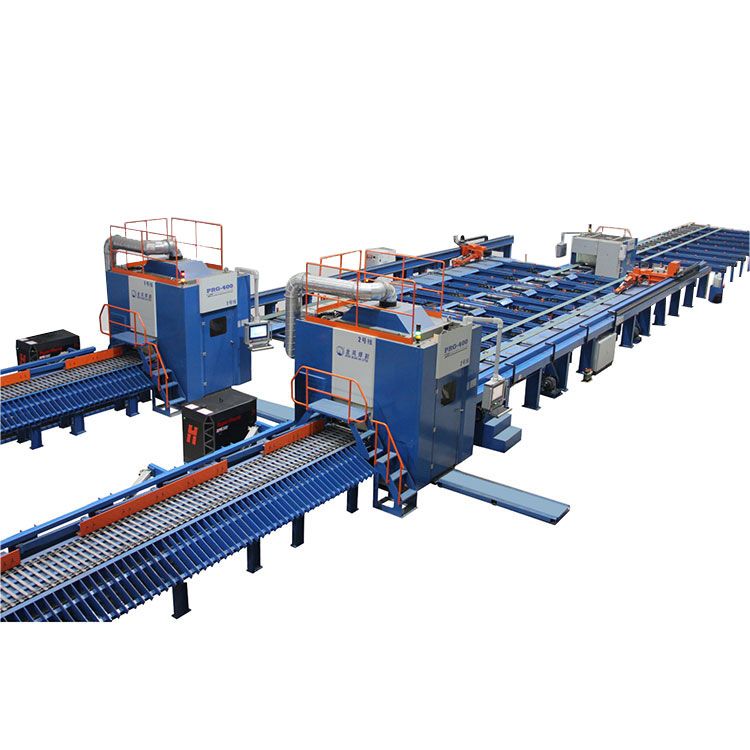

Profiili Robot Cutting Line

JINFENG® on ammattimainen kiinalainen valmistaja ja toimittajaProfiili Robot Cutting Lines edulliseen hintaan. TheProfiili Robot Cutting Lines ovat korkean suorituskyvyn plasmarobottileikkausjärjestelmä, joka suorittaa plasmaleikkauksen eri teräsprofiileilla polttimoista, kaistaleista, kulmista, T-palkista, kanavasta, H-palkista tai I-palkista robottivarrella.

PRG 600



Profiili Robot Cutting Line



KaikilleProfiili Robot Cutting LineJINFENG WELDCUT:n valmistamilla s- ja plasmaleikkauskoneilla on 2 vuoden takuu ja jotka on varustettu nosturilatauksella, reunapuhdistuksella, mustesuihkumerkinnällä, ja ne tukevat kaikkia CAD-CAM-liitäntöjä lisävarusteena. PRGProfiili Robot Cutting Lines ovat edistynein robottiplasmaleikkauslinja, joka lisää tuottavuutta eri teollisuudenaloilla toimiville loppukäyttäjille.



Tekniset tiedot



Malli	Polttimo	Strip	Kulma	E-kulma	T-palkki	kanava	H-palkki	Pituus	Paino
PRG 400	80*5mm â 400*20mm	100*5mm â 400*20mm	100*75mm- 300*150mm	75*75mm- 180*180mm	100*50mm- 350*150mm	100*50mm- 400*115mm	Ei käytössä	12000mm	1,5T
PRG 600	80*5mm â 550*20mm	100*5mm â 600*30mm	100*75mm- 500*150mm	75*75mm- 220*220mm	100*50mm- 500*200mm	100*50mm- 400*200mm	150*150mm- 400*200mm	12000mm	2,5T
Tukee plasmaleikkausta, plasmamerkintää, mustesuihkumerkintää, CAD-CAM-ohjelmistoa



Ominaisuus ja sovellus

1. PRGProfiili Robot Cutting Lines on korkean automaation leikkauslaite, joka on integroitu ABB:n kuusiakseliseen robottivarteen. Yhden käyttäjän yhdellä näppäimellä linja aloittaa automaattisen käsittelyn materiaalin lataamisesta ja osien purkamisesta plasmaleikkauksen jälkeen.

2. Linja voidaan integroida täysin MES-järjestelmään ja sallia kauko-ohjaus tiimin katseluohjelman kautta, jotta valmistajan insinöörit voivat helposti suorittaa etädiagnoosin ongelmien ratkaisemiseksi Internetin kautta lähettämättä insinöörejä työmaalle.

3. CNC-järjestelmä tarjoaa täyden hallinnan koko päälinjajärjestelmälle (robotti, rullapöytä, poikittaiskuljetin, mittakärry ja tarttuja, merkintäjärjestelmä)

4.Osaa lukea Tribon/AM:sta luotuja *.gen-tiedostoja, TEKLA-suunnitteluohjelmistosta vietyjä DSTV-tiedostoja ja muita formaatteja.

5. TämäProfiili Robot Cutting LineNiitä käytetään laajalti laivanrakennuksessa, telakalla ja offshore-teollisuudessa jäykisteen plasmaleikkaukseen litteän paneelin, kaksoispohjarakenteen, osakokoonpanojen, laipioiden, uuvien, mikropaneelien valmistamiseksi eri aluksille / laivoille. PRG:n kanssaProfiili Robot Cutting Lines, telakat tai laivanrakennus voivat lisätä tuotantoaan ja vähentää työvoimaa.



Yksityiskohdat

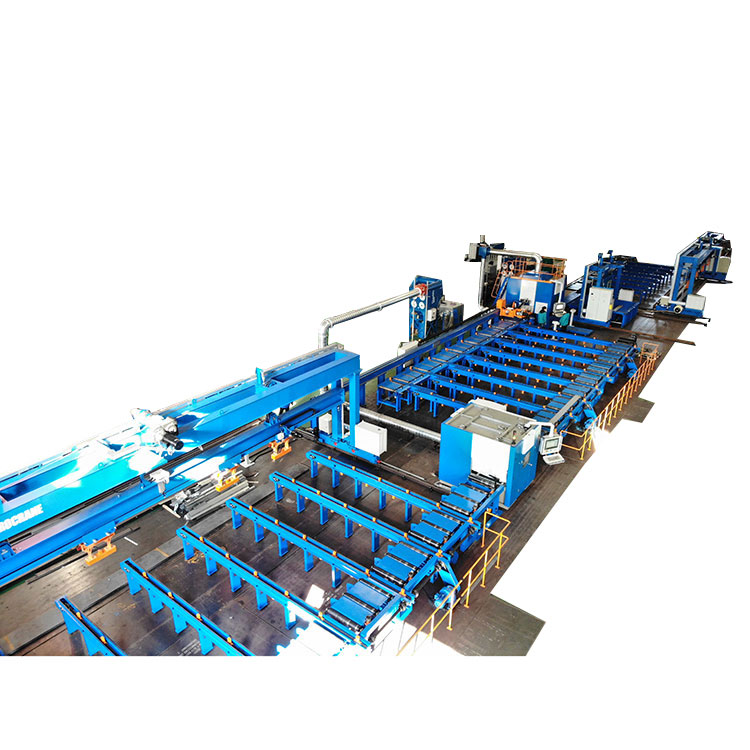

PRGProfiili Robot Cutting Lines koostuu:

Profiilikuormausnosturi

Reunojen puhdistuslinja:

Poikittaiskuljettimet profiilin lastaukseen

Syöttörullapöytä

Puhdistuskammio pölysuodattimella.

Ulostulo rullapöytä.

Poikittaiskuljetin puskurille

Poikittaiskuljetin lastausta varten

Mittakärry ja tarttuja

Syöttö Rullapöytä

Mustesuihkumerkintälaite,

Robotin plasmaleikkauskammio pölysuodattimella

Lyhyen osan lajitteluhihna-levykuljetin

Ulostulorullapöytä pitkälle osalle

Poikittaiskuljetin pitkille osille

Nosturien purkaminen

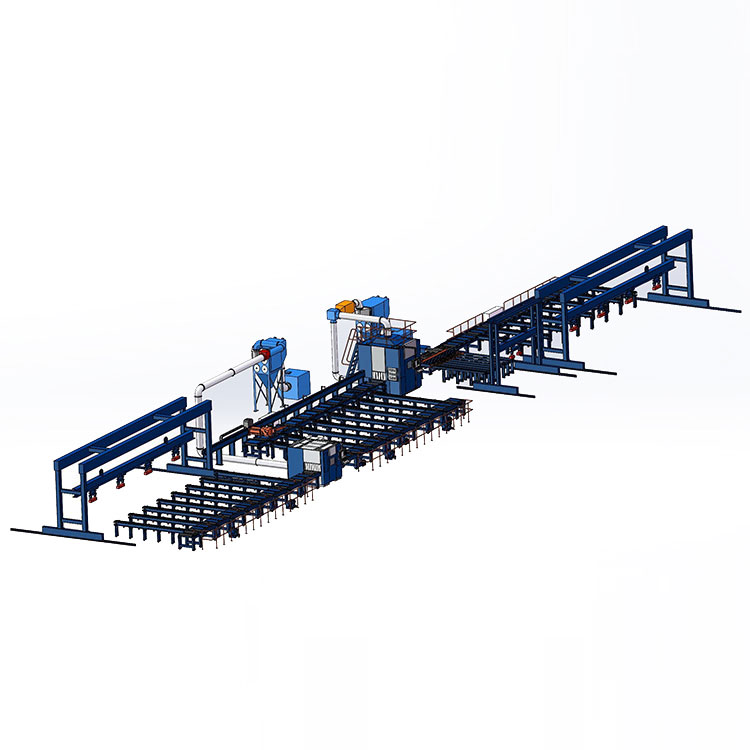

Rakennenäkymä



Reunojen puhdistuslinja



Integroimalla PRG:hen reunanpuhdistuslinjaProfiili Robot Cutting Lines, kun käytetään sivellinpyöriä poistamaan pohjamaali profiilien reunoista, joissa hitsaus tapahtuu, voi parantaa hitsauksen laatua seuraavassa käsittelyssä.



Mittakärry ja tarttuja



Profiilin syöttäminen leikkuukammioon samanaikaisesti syötettävän profiilin pituuden mittaamiseksi.



Mustesuihkumerkki



Mustesuihkumerkintälaitteella kirjainten, numeroiden, symbolien ja taivutusviivojen tulostamiseen (käänteisviivat)



Robotin leikkauskammio



Asentamalla leikkuukammioon 6-akselisen robottivarren korkealaatuisen profiilien leikkauksen suorittamiseksi.



Varustettuna hihna-levykuljettimella leikkauskammion jälkeen, PRGProfiili Robot Cutting Lines voi automaattisesti lajitella lyhyet osat ja tulostaa osat automaattisesti.
