Plamsa- ja happipolttoaineleikkauskoneet

JINFENG® on ammattimainen kiinalainen CNC Plamsa- ja Oxyfuel-leikkauskoneiden valmistaja ja toimittaja edulliseen hintaan. CNC Plamsa- ja Oxyfuel-leikkauskoneet ovat korkean suorituskyvyn lämpöleikkauskone metallilevyjen käsittelyyn erilaisilla toiminnallisilla laitteilla ja työkaluilla.

Lähetä kysely

PDF Lataa

Tuotteen Kuvaus
JINFENG® on ammattimainen kiinalainen CNC:n valmistaja ja toimittajaPlamsa- ja happipolttoaineleikkauskoneetedulliseen hintaan. CNCPlamsa- ja happipolttoaineleikkauskoneetovat korkean suorituskyvyn lämpöleikkauskone metallilevyjen käsittelyyn erilaisilla toiminnallisilla laitteilla ja työkaluilla.

TG/TPG



CNCPlamsa- ja happipolttoaineleikkauskoneet



Kaikille CNC-koneillePlamsa- ja happipolttoaineleikkauskoneetJINFENG WELDCUTin valmistamat tuotteet toimitetaan loppukäyttäjälle 2 vuoden takuulla.

CNCPlamsa- ja happipolttoaineleikkauskoneetovat kaksikäyttöisiä servomoottoreilla. Portaalin kiskot on valmistettu korkean kovuuden omaavasta kiskosta, joka on tarkkaa työstöä ja hiontaa kiskohiomakoneella, jotta varmistetaan alle 0,02 mm:n kiskojen tarkkuus, mikä varmistaa osien korkealaatuisen leikkauksen.

CNCPlamsa- ja happipolttoaineleikkauskoneetovat erittäin suosittuja eri teollisuudenaloilla metallilevyjen käsittelyssä.



Tekniset tiedot



Malli

TG

TPG

Kiskon väli

6m ~ 14m

3m ~ 14m

Työleveys

Kiskon jänneväli - 1m

Kiskon jänneväli – 1,5 m

Kiskon pituus

> 6 m

> 6 m

Plasma Rotation Viisteleikkaus

Ei

Joo

Oxyfuel Rotation Viiteleikkaus

Joo

Joo

Mustesuihkumerkki

Joo

Joo

Plasma pystysuora leikkaus

Joo

Joo



Ominaisuus ja sovellus



1. Tukee kuivaa plasmaleikkausta, plasmamerkintää, happipolttoaineleikkausta, CAD-CAM-ohjelmistoa, mustesuihkumerkintää, monia erilaisia ​​toiminnallisia työkaluja ja laitteita.

2. Tyhjennysnopeus jopa 18 m/min kaksoiskäytössä. (Suurempi nopeus lisävarusteena)

3. Tukee erilaisia ​​Nesting-ohjelmistoja, jotka voivat luoda DIN-standardin mukaisen leikkausohjelman.

4. Yksinkertainen ja helppo asennus



Varusteet ja työkalut



Käyttäjän erilaisia ​​käsittelytarkoituksia varten CNC:hen voidaan integroida monia valinnaisia ​​laitteita ja työkalujaPlamsa- ja happipolttoaineleikkauskoneettoteuttaa erityinen leikkaus lisätä tuotannon tehokkuutta asiakkaille .

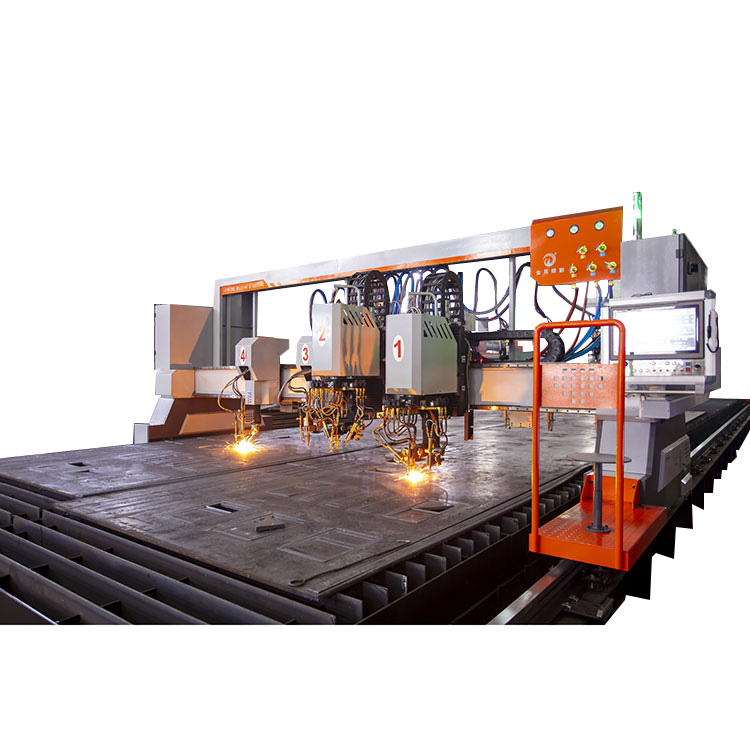

1.0 Multi-taskulamppu


Asiakkaat voivat valita tarvitsemansa CNC-poltinten numerot.

CNC-happipolttimessa on lisävarusteena itsesytytyslaite ja kapasitiivinen korkeusanturi

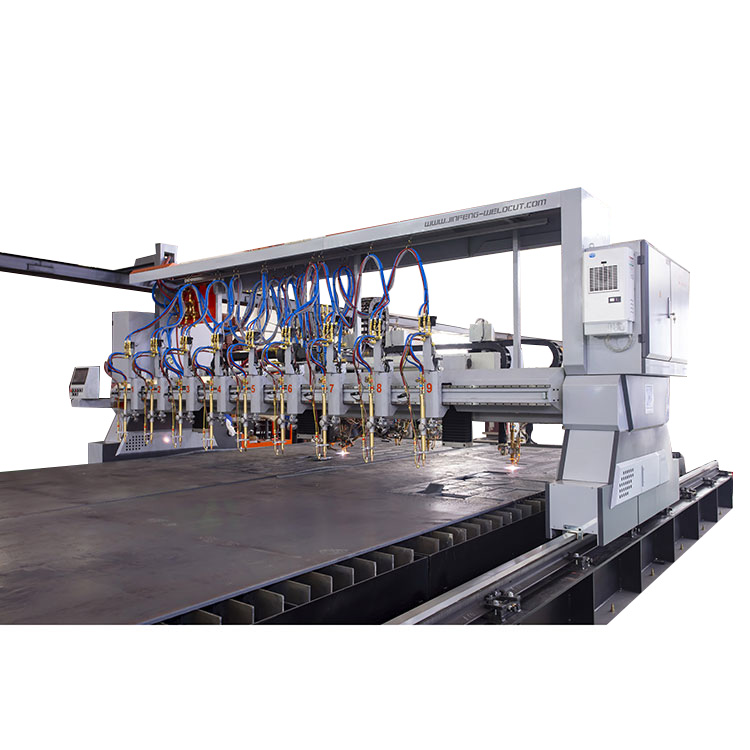

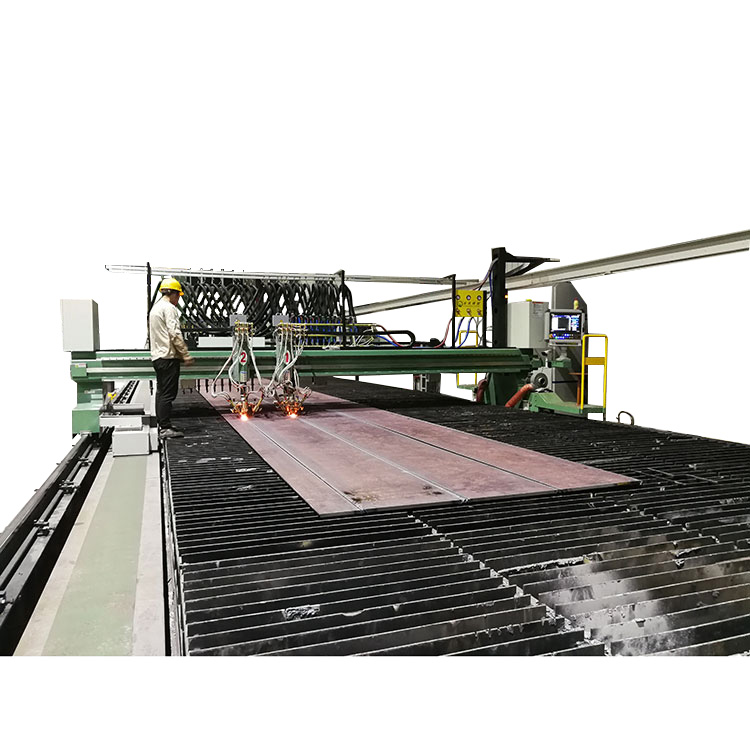

2.0 Nauhaleikkaus


Nauhaleikkuuyksikkö on suunniteltu erityisesti teräsrakennusyrityksille, telakalle, jolla on paljon leikattavia nauhoja. Enimmäkseen nauhoja käytetään teräsrakenneliiketoiminnassa uumana ja laippoina hitsatun H-palkin valmistukseen tai telakoilla uumana ja laippoina aluksen jäykisteiden T-palkkien valmistukseen. Nauhaleikkauspolttimet voidaan asentaa CNC:n takapuolellePlamsa- ja happipolttoaineleikkauskoneet.



3 Nauhaleikkaus automaattisella pysäköinnillä

Jokaiseen liuskapolttimeen on asennettu servomoottori. Syöttämällä nauhapoltinten asento ja etäisyys, jokainen liuskapoltin voi siirtyä tarvittavaan asentoon automaattitilassa ilman työntekijän manuaalista säätöä.






4. Kolminkertainen poltinpää suoraa viistepäätä varten – Flame 1D Bevel


Teräksen valmistuksessa on paljon hitsaustöitä. Hyvälaatuinen hitsaus täydellä tunkeutumisella saattaa edellyttää viisteen valmistelua hitsausta varten. Tässä sovelluksessa esittelemme viisteleikkauksen kolminkertaisella poltinpäällä, joka on viistepää, jossa on 3 kpl happileikkauspoltinta. Kolme poltinta palaa samanaikaisesti leikkaamaan teräslevyä saadakseen osan, jossa on viiste V, Y tai K, joka saattaa tarvita yhdellä leikkauskerralla. Se on erittäin tehokas viisteleikkausprosessi.






5. Plasmapää pyörivään viistoon – Plasma 3D viiste


Tämä on äärettömästi pyörivä viistepää osien leikkaamiseen kaarevalla viivalla viistereunalla hitsausta varten

Koska viisteleikkaukseen tarkoitettu Plasma 3D -viistepää on raskaampi verrattuna muihin polttimen päähän, mutta plasmaleikkaus vaatii suurta jäykkyyttä ja suurta kiihtyvyyttä. Tästä syystä yrityksemme on käyttänyt lujia lentoalumiinimateriaaleja tämän Plasma 3D viistepään valmistukseen ja kitkasekoitushitsauksen tekniikkaa Plasma 3D viistepään hitsaukseen vähentäen siten vaunun painoa. Lopuksi saavutamme Plasma 3D viistepään kevyen, suuren jäykkyyden ja nopean kiihdytyksen plasman leikkauslaadun parantamiseksi. Nostokappale käyttää lineaarista ohjauskiskoa + kuularuuvia leikkauspolttimen korkean tarkkuuden nostamiseksi ja siirtämiseksi




6. Flame kolmoispää pyörivään viisteeseenâ Flame 3D viiste


Tämä on kolminkertaisella kaasupolttimella varustettu pyörivä pää, jolla voidaan leikata osia, joissa on viistoreuna kaarevalla viivalla.

Sen rakenne on kiinnitetty 3 taskulamppua yhdelle asemalle. Ensimmäistä taskulamppua käytetään alle viisteen leikkaamiseen. Toinen poltin pystysuoraan leikkaamiseen, kolmas ylemmän viisteen leikkaamiseen. Tällä leikkauksella voidaan saavuttaa viiste tietyllä tarkkuudella. Viistetyypit ovat: V, X, Y, K. Viistekulma on 23-45º. Koska viistekulma on suhteessa levyn paksuuteen, se on rajoitettu viisteen paksuuteen. Maksimi viisteen paksuus on 75 mm. Katso taulukosta liekin kolminkertaisen polttimen suoraviivaisen viisteaseman leikkauspaksuus ja -kulma. Yläkelkkaan asennamme pyöritysyksikön, joka pyörittää kolminkertaista poltinta servomoottorin ja vaihteiston avulla saadaksemme tarkan, luotettavan pyörivän liikkeen. Pää pyörii jopa 400 astetta molempiin suuntiin nolla-asennosta



7. Mustesuihkumerkki


Mustesuihkumerkintälaitteet ovat kuuluisia Saksan tuotemerkkejä.

Ennen leikkausta teräslevylle, osan nimi, osan sijainti teräsrakenteessa ja osan kummankin puolen myöhempi käsittelyprosessi, kuten hitsauksen vaatimukset, ruiskutus leikkausosaan. Toisaalta se on kätevä osien tunnistamiseen, varastointiin ja kuljetuksen hallintaan, toisaalta se on kätevä osien käsittelyyn, kokoonpanoon ja hitsaukseen myöhemmässä prosessissa

JINFENG käyttää tuotua saksalaista mustesuihkutulostinta. Mustesuihkutulostuksen päätyttyä takaisinvirtausputki siirtyy automaattisesti suuttimeen muodostaen tiiviin silmukan ja estää musteen kuivumisen. Se voi tehokkaasti ratkaista ongelman, että tavallinen suutinmuste kuivuu helposti ja tukkii suuttimen. Korkealaatuinen teräspintainen mustesuihkutulostin käyttää solenoidiventtiiliä erittäin luotettavalla patentoidulla tekniikalla, mikä parantaa huomattavasti tiiviyttä ja herkkyyttä, tekee fontista joustavamman. Saksan mustesuihkukoneen suorituskyky on luotettava, kestävä, voi täyttää kaikenlaiset teollisuuden mustesuihkutarpeet, voi työskennellä ankarissa ympäristöissä, kuten pölyympäristössä, märässä ympäristössä, tärinäympäristön tuotantolinja voi myös olla normaali toiminta. Tarvittaessa laitteiden modularisointi mahdollistaa viallisten osien vaihtamisen helposti, mikä vähentää huomattavasti vian hoitoon kuluvaa aikaa ja alentaa kustannuksia.




8. Pistekynämerkki


Käyttäjän vaatimuksen mukaan rei'ittää kirjaimet ja numerot jokaisen leikatun osan osanumeroina, ja nämä leikkaaminen leikatussa osassa ovat pysyviä pitkään.

Lävistysmerkintä on erittäin tärkeä toiminto leikkaustekniikassa.

Kun käyttäjä tekee CAD-piirustuksen leikatusta osasta, hänen on syötettävä lävistysmerkintätiedot. Sitten sisäkkäisohjelmisto muuntaa automaattisesti merkintätiedot leikkausohjelmiksi.



Brändi

Merkki G7:ltä

Hahmon korkeus

10 mm

Rivin enimmäismäärä

5 riviä

Enimmäismäärä merkkejä kullakin rivillä

20

Suurin merkintäalue jokaisessa osassa

100x80mm

Kierto

Ei kiertoa






9. Plasmamerkintä



Ohjelmisto-osan konfiguroinnin jälkeen plasmaleikkauspolttimella voidaan toteuttaa plasmakirjoitustoiminto levyille.


1

Viivan leveys

2-3mm

2

Viivan syvyys

0,05-0,2 mm

3

Merkintänopeus

1000-2000mm/min

4

Merkintäpituus

Max 12000mm

5

Merkin leveys

Rainan leveys â polttimen halkaisija

6

Pieni virta purkautuu teräksen pintaan muodostaen naarmuja teräksen pintaan
