Putken ja laatikon leikkauskone

XQG

Putken ja laatikon leikkauskones

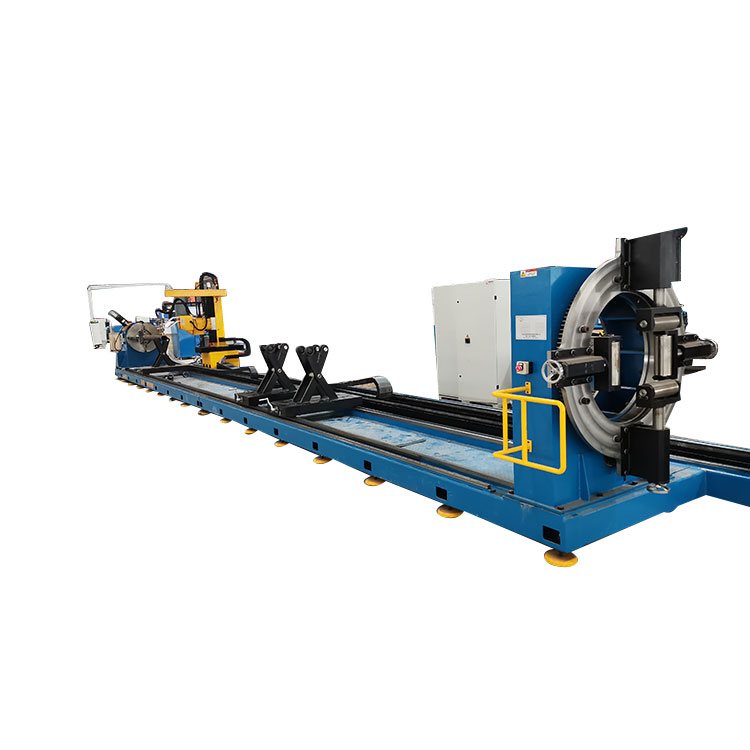

KaikillePutken ja laatikon leikkauskoneJINFENG WELDCUT:n valmistamat tuotteet toimitetaan Loppukäyttäjälle 2 vuoden takuulla ja jotka on varustettu istukalla pyöreän putken kiinnittämiseen, laatikkoputki ja putken kääntäminen leikkauksen aikana, putken kannattimia. Plasmaleikkauspoltin ja happiliekkileikkauspoltin on asennettu liikkuvaan vaunuun, joka voi liikkua putken pituudella. Kone tukee kaikkia CAD-CAM-liitäntöjä lisävarusteena. XQGPutken ja laatikon leikkauskones on edistyksellisin putkien lämpöleikkauskone, joka lisää tuottavuutta eri teollisuudenaloilla toimiville loppukäyttäjille.

Tekniset tiedot

Tukee plasmaleikkausta, plasmamerkintää, CAD-CAM-ohjelmistoa

Ominaisuus ja sovellus

1. XQGPutken ja laatikon leikkauskones voi tarjota korkealaatuista viisteleikkausta, reiän leikkausta, pystyleikkausta seuraavan prosessin massan vähentämiseksi ja hitsausliitoksen helpottamiseksi seuraavassa prosessissa.

2. Putkenleikkauskone voidaan integroida täysin MES-järjestelmään ja sallia kauko-ohjauksen tiimikatseluohjelman kautta, jotta valmistajan insinöörit voivat helposti suorittaa etädiagnoosin ongelmien ratkaisemiseksi Internetin kautta lähettämättä insinöörejä työmaalle.

3. CNC-ohjelmisto tukee leikkaustoimintoa ja osien manuaalista ohjelmointia CNC:hen integroitujen makrojen perusteella. CNC:ssä on tuontirajapinta TEKLA-suunnitteluohjelmistosta vietylle datatiedostolle.

4. Tämä XQGPutken ja laatikon leikkauskones ovat laajalti käytössä laivanrakennuksessa, telakoilla, offshore-, teräsrakennuksissa, teräsrakenteissa, putkistoissa, putkien plasmaleikkaukseen ja happiliekkileikkaukseen stadionien, siltojen, teemapuistojen, messukeskusten, lentokentän, ostoskeskuksien, ristikoiden, tukien, rungon, takkien, nostureiden, tukikehyksen, putkistojen jne. valmistukseen.

Lisäämällä XQGPutken ja laatikon leikkauskoneTuotantolaitokselle eri toimialojen loppukäyttäjät voivat lisätä tuotantoaan ja vähentää työvoimaa huomattavasti.

Rakennenäkymä

1.CNC-ohjausjärjestelmä

CNC-pääohjausyksikkö on teollisuusohjain, joka on integroitu kosketusnäytöllä. Laitekorttikorttiinterpoloinnin ansiosta CNC:llä on luotettava vakaus ja helppo ja kätevä johdotus. Normaalin G-koodin ansiosta kuljettajan on helppo oppia ja käyttää konetta. CNC-järjestelmä tukee kolmea toimintatilaa: liekkileikkaus, plasmaleikkaus ja esittely.

Ohjelmisto TUBEMASTER tukee tällä hetkellä CAD-kehityspiirustuksia (putkien päällä) ja akselikaavion osia, ohjelmistomallinnusta ja SOLIDWORKS-vienti STEP -muotoisia malleja sisäkkäin.

2. Isturit

Pyöreä putki: Pyöreän putken toinen pää on kiinnitetty istukkaan, toista päätä tukee vapaa tuki. Istukan voima kääntää putkea pyörimään leikkaamista varten leikkauspäällä automaattisen leikkauksen toteuttamiseksi.

SHS-putki: SHS-putken toinen pää on kiinnitetty pääistukkaan, toinen pää on kiinnitetty 4-sivuiseen istukkaan. Molemmat istukat kääntävät SHS-putkea pyörittämään synkronointia laatikon muotoisten putkien automaattisen leikkaamisen toteuttamiseksi.

3. Leikkauspää liikkuvaan kärryyn

Liikkuva kärry liikkuu putken pituudessa saadakseen leikkuupään peittämään koko putken pituuden, jolloin leikkaus eripituiselle putkelle toteutuu.

4. Putken kannatin

Sitä käytetään pituudeltaan putken tukemiseen useilla kannatinsarjoilla. Putkenkannatin ohjataan kaksisuuntaisella ruuviliukumutterilla ja liukumutteri on varustettu esijännitteisellä tukikehyksellä, jota voidaan säätää sopivaksi eri kokoisille putken halkaisijalle. Rullapyörän kannatin on liikuteltavissa pohjapöydän pitkittäiskiskoa pitkin, jolloin tukikohtaa voidaan säätää putken pituuden mukaan.
