Robottiplasmaleikkauskoneet

JINFENG® on ammattimainen kiinalainen valmistaja ja toimittajaRobottiplasmaleikkauskoneetedulliseen hintaan. TheRobottiplasmaleikkauskoneetovat korkean suorituskyvyn automaattisia leikkauslinjoja nauhojen käsittelyyn, rasvatankoja telakoita varten, happipolttoaineleikkauslevyistä pitkiksi nauhoiksi, reunojen puhdistukseen, mustesuihkumerkintään, plasmaleikkaukseen.

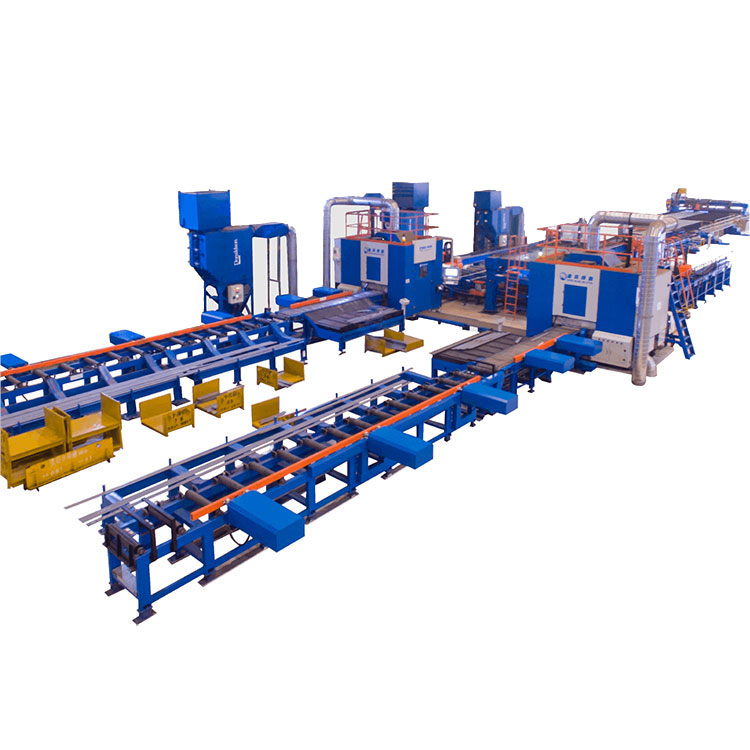

PBG400



Robottiplasmaleikkauskoneet



KaikilleRobottiplasmaleikkauskoneetJINFENG WELDCUT:n valmistamilla tuotteilla on 2 vuoden takuu, ja ne on varustettu rullapöydillä, ristikärryllä, pölysuodattimella, plasmaleikkausjärjestelmällä ja valinnaisilla toiminnoilla, kuten pistekynämerkintälaite, mustesuihkumerkintä robotilla, ja ne tukevat kaikkia CAD-CAM-liitäntöjä. PBGRobottiplasmaleikkauskoneetovat edistynein robottiplasmaleikkauslinja, joka lisää tuottavuutta eri toimialojen loppukäyttäjille.



Tekniset tiedot



Malli	Strip	Pituus	Paino
		12000mm	1,5T
PBG400	100*5mm â 400*30mm
Tukee plasmaleikkausta, plasmamerkintää, mustesuihkumerkintää, CAD-CAM-ohjelmistoa



Ominaisuus ja sovellus



1. PBGRobottiplasmaleikkauskoneetovat korkean automaation leikkauslinjat integroituina erilaisiin laitteisiin. Yhden operaattorin yhdellä näppäimellä linja aloittaa automaattisen käsittelyn materiaalin lataamisesta, levyjen leikkaamisesta monipäisellä happileikkauskoneella, reunojen puhdistuksesta, mustesuihkumerkinnästä, plasmaleikkauksesta ja osien purkamisesta.

2. Linja voidaan integroida täysin MES-järjestelmään ja sallia kauko-ohjaus tiimin katseluohjelman kautta, jotta valmistajan insinöörit voivat helposti suorittaa etädiagnoosin ongelmien ratkaisemiseksi Internetin kautta lähettämättä insinöörejä työmaalle.

3. CNC-järjestelmä tarjoaa täyden hallinnan koko päälinjajärjestelmälle (robotti, rullapöytä, poikittaiskuljetin, mittakärry ja tarttuja, merkintäjärjestelmä)

4.Osaa lukea Tribon/AM:sta luotuja *.gen-tiedostoja, TEKLA-suunnitteluohjelmistosta vietyjä DSTV-tiedostoja ja muita formaatteja.

5Robottiplasmaleikkauskoneetkäytetään laajalti laivanrakennuksessa, telakalla ja offshore-teollisuudessa jäykisteiden plasmaleikkaukseen litteän paneelin, kaksoispohjarakenteen, osakokoonpanojen, laipioiden, uuvien, mikropaneelien valmistamiseksi eri aluksille / laivoille. PBG:n kanssaRobottiplasmaleikkauskoneettelakat tai laivanrakennus voivat lisätä tuotantoaan ja vähentää työvoimaa.



Yksityiskohdat



PBG400Robottiplasmaleikkauskoneetkoostuu:

Monipolttinen happi-polttoaineleikkuukone

Rullakuljettimet

Reunojen puhdistuslinja

Reunojen viistokone

Ristikuljettimet

Mustemerkintä robottivarrella

Syöttö Rullapöytä

Robotin plasmaleikkauskammio pölysuodattimella

Lyhyen osan lajitteluhihna-levykuljetin

Ulostulorullapöytä pitkälle osalle

Vastaanottopöytä pitkälle osalle



Rakennenäkymä

Monipolttinen happi-polttoaineleikkuukone

Happipolttoaineleikkauskoneessa on useita polttimia teräslevyn pitkittäiseen leikkaamiseen useiksi pitkiksi nauhoiksi. Kone on suunniteltu portaalirakenteeksi ja integroitu rullapöytään pitkän nauhan siirtämiseksi puskurin rullapöydälle. Ei tarvitse nosturia tai pitkien nauhojen manuaalista purkamista liekkileikkauksen jälkeen.



Reunojen puhdistuslinja

Integroimalla reunanpuhdistuslinjan PBG400:aanRobottiplasmaleikkauskoneet, käyttämällä sivellinpyöriä poistamaan pohjamaali profiilien reunoista, käyttämällä hiomalaikkoja poistamaan kuona ja purseet nauhaleikkauksen happiliekkileikkauksessa, jossa hitsataan, voi parantaa hitsauksen laatua seuraavassa käsittelyssä.



Reunojen viistokone

Integroimalla PBG400:aan reunan viistokoneenRobottiplasmaleikkauskoneet, käyttämällä puristuspyöriä painamaan litteän tangon 4 reunaa, pitkä nauha, jossa terävä reuna lämpöleikkauksen jälkeen muotoilemaan 4 reunaa R2-R3 pyöreään reunaan, jolla on hyvä pinta maalausta varten seuraavassa käsittelyssä.



Mustesuihkutulostusrobotti

Mustesuihkutulostuspään asentaminen robottivarteen. Robotti liikkuu litteän tangon pituutta pitkin täydentääkseen mustemerkinnän pitkän teräsnauhan koko pituudelta. Profiiliin mustetulostuksen jälkeen profiilia ei tarvitse palata alkuperäiseen paikkaan, vaan se siirretään PBG400:aanRobottiplasmaleikkauskoneetleikkauskammio plasmaleikkaukseen.



Robotin leikkauskammio

Asentamalla leikkuukammioon 6-akselisen robottivarren korkealaatuisen profiilien leikkauksen suorittamiseksi. Tämä on koko PBG400:n avainosaRobottiplasmaleikkauskoneetleikkauskammio plasmaleikkaukseen.

Hihnakuljetin ja vastaanottopöytä

Varustettuna hihna-levykuljettimella leikkauskammion jälkeen, PBG400Robottiplasmaleikkauskoneetvoi automaattisesti lajitella lyhyet osat ja tulostaa osat automaattisesti. Lyhyt osa työnnetään työntimellä vastaanottopöydälle, jotta käyttäjä voi suorittaa lyhyet osat helposti.



Pitkän osan työntö ja vastaanottopöytä

Pitkän osan työntölaite on integroitu lähtörullapöytään, kun pitkä osa saapuu ulostulorullapöydälle täällä, työntökone automaattisesti työntää pitkän osan putoamaan vastaanottopöydälle.
