Plasman leikkausrakenteelliset valmistusjärjestelmät

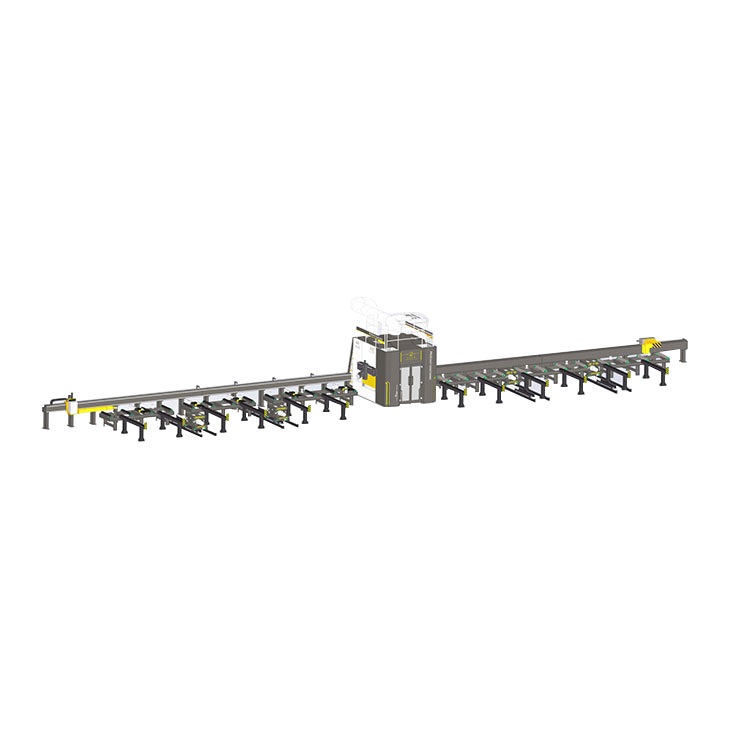

Jinfeng® on ammattimainen Kiinan valmistaja ja plasman leikkausrakenteellisten valmistusjärjestelmien toimittaja, jolla on edullinen hinta. Plasman leikkausrakenteelliset valmistusjärjestelmät ovat korkean suorituskyvyn plasman selviytymiskoneita plasman leikkaamisen suorittamiseksi H -säteen (I Beam), nauhan, kulmien, kanavien ja neliön/suorakulmion putken eri teräsprofiileille robottivarren kanssa.

Lähetä kysely

PDF Lataa

Tuotteen Kuvaus
Jinfeng® on ammattimainen Kiinan valmistaja ja toimittajaPlasman leikkausrakenteelliset valmistusjärjestelmätkohtuuhintaisella hinnalla. SePlasman leikkausrakenteelliset valmistusjärjestelmätovat korkean suorituskyvyn plasman selviytymiskoneita plasman leikkaamisen suorittamiseksi H -säteen (I Beam), nauhan, kulmien, kanavien ja neliön/suorakulmion putken eri teräsprofiileille robottivarren kanssa.

PKG500L



Plasman leikkausrakenteelliset valmistusjärjestelmät



KaikillePlasman leikkausrakenteelliset valmistusjärjestelmätJinfeng Weldcutin valmistamilla plasman leikkauslaitteilla on 2 vuoden takuu ja jotka on varustettu rullapöydillä, ristikärryt, pölysuodatin, plasman leikkausjärjestelmä ja valinnaisilla toiminnoilla, kuten DOT PEEN -merkinnällä, lasermerkinnällä, reikien leikkaamisella laserilla ja tukevat kaikkia CAD-CAM-rajapintoja. PkgPlasman leikkausrakenteelliset valmistusjärjestelmätovat edistynein robottiplasman leikkauslinja lisätäkseen eri toimialojen loppukäyttäjien tuottavuutta.



Tekniset tiedot



Malli

Hehtaari

Kulma

Sähkö

Kanava

Neliöputki

Pituus

Paino



12000 mm

12T

PKG500L

150*120mm-

1000*500mm

100*75mm-

500*150mm

75*75mm-

220*220 mm

100*50mm-

1000*500mm

150*150mm-

500*400 mm

Tuki plasman leikkaus, plasman merkintä, laserleikkaus, lasermerkintä, pisteen merkintä, cad-cam-ohjelmisto



Ominaisuus ja sovellus



1.The PKG500LPlasman leikkausrakenteelliset valmistusjärjestelmäton korkea automaatioleikkauslaite, joka on integroitu ABB: n kuuden akselin robottivarren kanssa. Yhden operaattorin yhdellä avaintoiminnalla linja käynnistää automaattisen prosessoinnin materiaalikuormituksesta ja osien purkamisesta plasman leikkaamisen jälkeen.

14. Yksi PKG500LPlasman leikkausrakenteelliset valmistusjärjestelmätYhdellä operaattorilla voi korvata:

Säteen porauslinja

Bandisatsa

Kulmaviiva

Levy/palkin prosessointiviiva

Selviytymiskone

Merkintäkone



3.Vaari voi olla täysin integroituminen MES -järjestelmään ja sallia kaukosäädintä valmistajan insinöörien tiimin katsojalla etädiagnoosin helposti toteuttamaan ongelmat Internetin kautta lähettämättä insinöörejä työmaalle.

3.KNC -järjestelmä tarjoaa täydellisen hallinnan kaikesta päälinjajärjestelmästä (robotti, rullapöytä, ristikuljetin, mittauskärry ja tarttuja, merkintäjärjestelmä)。

4.Can lue *.gen -tiedostot, jotka on luotu Tribon/AM: stä, Tekla -suunnitteluohjelmistosta ja muista muodoista vietetyt DSTV -tiedostot.

5. Tämä PKG500LPlasman leikkausrakenteelliset valmistusjärjestelmätkäytetään laajasti teräsrakenteessa (plasmapalkin selviytyminen rakennusrakenteiden, siltojen, rautateiden, perävaunujen, junavaunujen, portaiden narujen, kädenosien ja muun toissijaisten terästen), teräsrakenteen ja offshore-alueen, yläkohtien, oleskelutilan, merenpohjien rakenteiden, merenpohjaisten kehysten, tukirakenteiden, putkien telineiden, suojauskehysten ja tukevien kehysten ja -sarakenteiden, säteen selviytymisen kanssa. kehykset), ja levitetään maassa.





Yksityiskohdat



Tämä PKG500LPlasman leikkausrakenteelliset valmistusjärjestelmätkoostuu:

Ristikärry

Mitata kärry ja tarttuja

Syöttörullapöytä

Robotin plasman leikkauskammio

Lähtörullapöytä

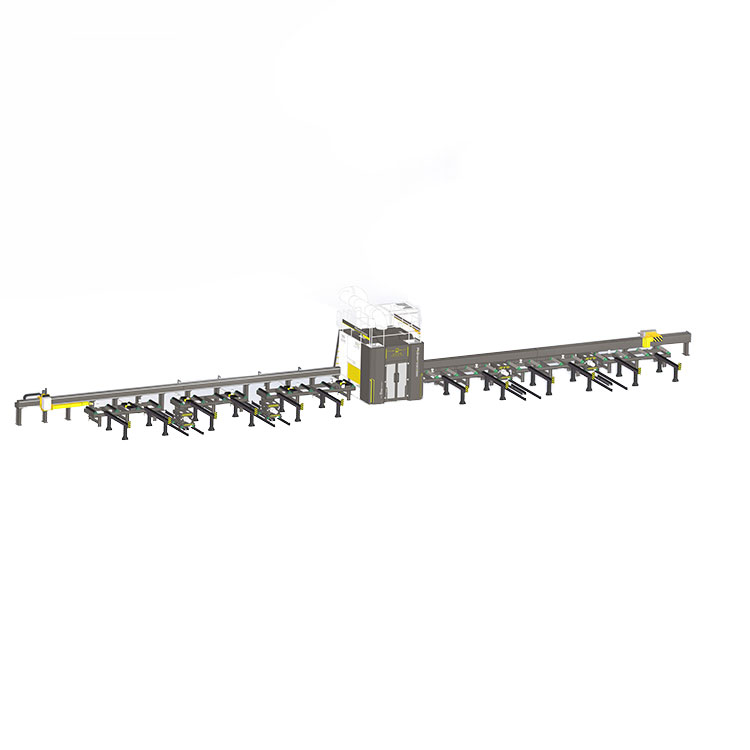

Rakenteen näkymä


Ristikärry - lastaus

Integroidut poikkivarat PKG500L: n syöttötelapöydällePlasman leikkausrakenteelliset valmistusjärjestelmät, H -palkit ja muut profiilit voidaan siirtää tarvittavaan paikkaan käyttämättä nosturia nosturin riskin vähentämiseksi 0: een.


Mitata kärry ja tarttuja

Profiilin syöttäminen leikkauskammioon samanaikaisesti syötetyn profiilin pituuden mittaamiseksi.


Piste peen -merkintälaite

Tarjoa osanumeron pysyvä jäljitettävyys.



Laserleikkauspää

Anna reikien leikkaaminen laserilla H -palkin verkossa, jolla on korkea tarkkuus ja korkea laatu.




Robotin leikkauskammio

Asentamalla 6 -akselin robottivarsi leikkuukammion sisäpuolelle, jotta voidaan suorittaa korkealaatuinen leikkaus profiileille.



Käyttökonsoli

19 tuuman LCD kosketusnäytöllä.




Tulo-/lähtörullataulukot

Rullataulukoiden avulla H-Beam-selviytymiskoneet saavuttavat korkean automaation, joka käyttää työvoiman vähentämiseksi ja tuotannon lisäämiseksi.


Ristivaunu - purku

Integroidut poikkivaskan PKG500L: n lähtörullapöydällePlasman leikkausrakenteelliset valmistusjärjestelmät, Leikkauksen jälkeen olevat osat voidaan siirtää tarvittavaan paikkaan käyttämättä nosturia nosturin riskin vähentämiseksi 0: een.
