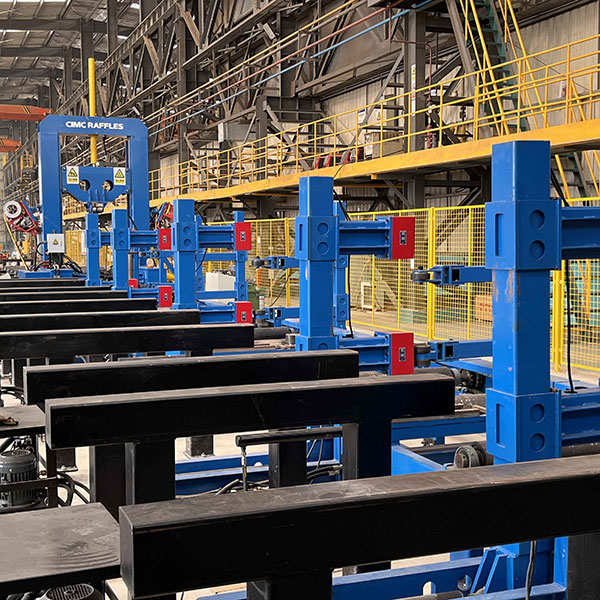

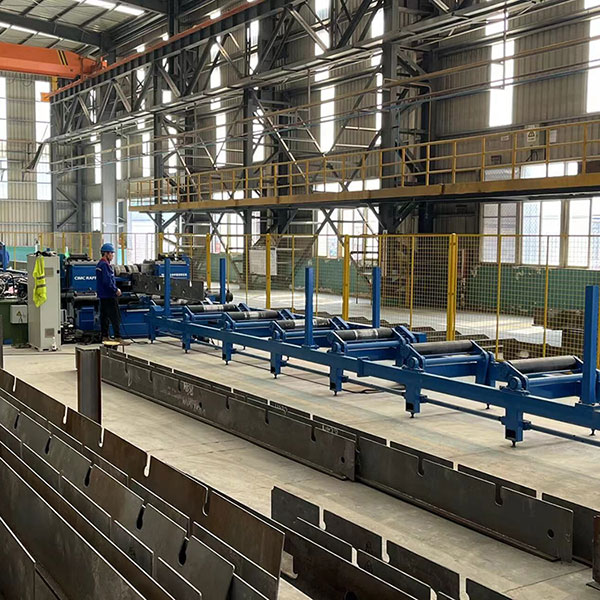

T10 T -palkkihitsauslinjat
T10 automaattisia T-palkkihitsauslinjoja käytetään laajalti telakoilla ja laivanrakennuksessa, jotka ovat korkean suorituskyvyn T-palkkien tuotantolinjoja yhdistettynä erilaisiin laitteisiin ja työkaluihin, joita valmistaa JINFENG WELDCUT, joka on ammattimainen kiinalainen T-palkkihitsauslinjojen valmistaja ja toimittaja edulliseen hintaan. T-palkkihitsauslinjat lisäävät turvallisuutta ja tehokkuutta Box-palkkien tuotannossa.
JINFENG WELDCUT tarjoaa 1 vuoden takuun T-palkkihitsauslinjoille. T-palkkituotantojen tärkeimmät sähköelementit on valittu maailmankuululta tuotemerkiltä, mikä helpottaa osien löytämistä paikallisesti ilman pitkiä etäisyyksiä Kiinasta. Automaattiset T-palkkihitsauslinjat T15 ovat edistyksellisimpiä ja korkealaatuisimpia automatisoituja tuotantolinjoja, jotka lisäävät eri teollisuudenalojen loppukäyttäjien tuottavuutta.
Rakennenäkymä
Tekniset tiedot
Malli |
T10 |
T-palkin laipan leveys |
80-500mm |
T-palkin laipan paksuus |
8-40mm |
T-palkin rainan korkeus |
200-1000mm |
T-palkin rainan paksuus |
6-30mm |
T-palkin pituus |
5000-13000mm |
Käsittelytyypit |
1- Oxy-leikkausnauhat laippoihin ja uriin |
2- Reunaviistot laipassa |
|
Automaattinen 3-takkahitsaus CO2/MAG:lla kokoamista varten |
|
4- Täysi hitsaus CO2/MAG:lla automaattisesti hitsaukseen |
|
5- Oikaisu hitsatussa T-palkissa |
|
CNC-liekkileikkauskone, monipää |
1 sarja |
Laipan viistokone |
1set |
T-palkin kokoonpanokone |
1set |
Pukkihitsauskone, monipää |
1set |
T-palkkioikaisukone |
1set |
Ominaisuus ja sovellus
1-Tyypilliset T-palkkityypit, joita voidaan valmistaa T-palkkihitsauslinjoilla
2.T10 T -palkkihitsauslinjat ovat korkean automaation tuotantolinjoja hitsattujen T-palkkien tuottamiseksi pienemmillä työntekijöillä ja pienemmillä nostureilla.
3. Linja voidaan integroida täysin MES-järjestelmään ja suorittaa reaaliaikainen viestintä ylemmän tietokoneen ja ohjausjärjestelmän välillä, suorittaa laitteiden tiedonkeruun, ladata kaikki kerätyt tiedot tehtaan MES-järjestelmään (tai ylempään keskitettyyn valvontajärjestelmä) ja varmistaa tiedonsiirron oikea-aikaisuus ja tehokkuus.
4. Näitä T-palkkihitsauslinjoja käytetään laajalti telakoilla, laivanrakennuksessa ja teräsrakenteissa T-palkin, jäänmurtaja-alusten T-tangon tai teräsrakennusrakennuksen sekä teräsrakenteiden tai siltojen hitsaukseen.
5. Hitsauslaitteiden joustava rakenne mahdollistaa kaikenmerkkisten hitsausvirtalähteiden tukemisen.
6. CE-, ECA-sertifioituja on saatavilla.
7. Nämä T-palkkihitsauslinjat tarjoavat tuotannon kevyestä palkkista erittäin raskaaseen palkkiin, jonka paksuus on suuri ilman, että työkaluja tai laitteita vaihdetaan.
8. Kokoamisesta oikaisuun ei tarvita nostureita, mikä vähentää huomattavasti nostureiden käyttöriskiä.
T-palkkihitsauslinjat koostuvat tässä luetelluista koneista ja laitteista hitsatun T-palkin valmistamiseksi:
Tämä kone on varustettu monipäisillä nauhaleikkauspolttimilla, jotka on asennettu teräsrakennusyritysten CNCFlame-leikkauskoneisiin, telakoihin, joissa on paljon leikattavia nauhoja. Enimmäkseen nauhoja käytetään teräsrakenneliiketoiminnassa uumana ja laippoina hitsatun H-palkin valmistukseen tai telakoilla uumana ja laippoina aluksen jäykisteiden T-palkkien valmistukseen.
Malli |
Kiskon väli |
Työleveys |
Kiskon pituus |
Plasma |
Nauhaleikkaus |
MG |
4 m |
3 m |
16 m |
<200A |
Joo |
CNG |
4 m |
3 m |
16 m |
Ei |
Joo |
Laipan viistekone on erikoislaite, joka on suunniteltu laippalevyn viistoon teräsrakenneteollisuudessa. Sen etuna on nopea viistonopeus, hyvä R-kulman muodostus, yksinkertainen käyttö, luotettava työ ja pieni pinta-ala. Se soveltuu erityisesti teräsrakenneteollisuudelle, joka tuottaa massatuotantona T-palkkia.
Tämä kone käyttää rullauksen ja puristuksen periaatetta rullatakseen nopeasti ja tehokkaasti materiaaliaihioiden reunat pyöristämään ne, mikä voi korvata perinteiset manuaaliset purseenpoisto-, viiste- ja pyöristysprosessit. Pyöristetyt kulmat ovat tasaisesti muotoiltuja ja kauniin ulkonäön. Tällä koneella on tuotantotehokkuus työntekijöiden työvoimaintensiteetin vähentämiseksi. Rullaamalla levyn reunaa levyn reunan jännityskeskittymä vähenee. Tämän koneen ominaisuudet ovat turvallinen ja kätevä käyttö, vakaa vaihteisto, korkea automaatioaste ja pitkä käyttöikä.
1 |
Materiaali |
Q235 |
2 |
Laipan leveys |
80-500mm |
3 |
Laipan paksuus |
10-40mm |
4 |
Palkin kaari |
≤5mm/12m |
5 |
Kammionopeus |
10 m/min |
6 |
Viistetty muoto R: |
R2-R3 |
7 |
Syöttörullapöytä |
12000mm |
8 |
Ulostulo rullapöytä |
12000mm |
9 |
Hydraulinen pumppuasema |
1 yksikkö |
10 |
Sähköinen ohjauskaappi |
1 yksikkö |
11 |
Rullapöydän korkeus lattiaan |
810mm |
12 |
Pääkoneen teho |
19kw |

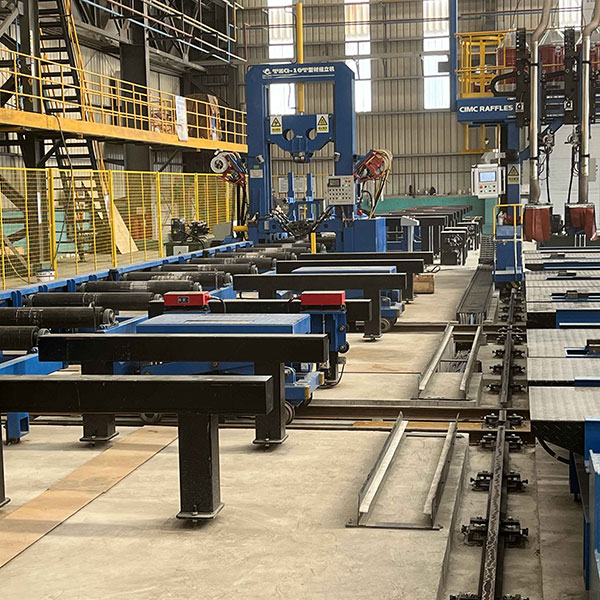

T-palkin kokoonpanokone on erityisesti suunniteltu telakalle, laivanrakennusyritykselle T-palkin valmistamiseksi.
Pääkoneen kahdella sivulla on 2 ryhmää kaasusuojushitsauspistooleja, kokoamisen aikana 2 hitsauspistoolisarjaa takkihitsausta samanaikaisesti. Kahden hitsauspistoolin välinen etäisyys toisella puolella on säädettävissä vastaamaan T-palkin erikokoisten eritelmien eri vaatimuksia, minkä jälkeen se voi täyttää eri palkkimääritelmien tartunta-hitsauslujuuden.
Pääkoneessa on useita laippa-/paneeli- ja rainankiinnityspyöriä, jotka varmistavat kokoonpanoa vaativien palkkien paikannustarkkuuden.
Tämä kone voi myös täyttää vaatimuksen, jonka mukaan radan ja laipan/paneelin kokoaminen ei keskilinjausta. Pääkoneen laipan/paneelin kiinnityspyörät, käyttäjä voi säätää kiristyspyörien keskilinjan ja rainan keskilinjan välistä etäisyyttä. Säätö on kätevä ja luotettava.
1 |
Laipan leveys |
mm |
80-500 |
2 |
Laipan paksuus |
mm |
8-40 |
3 |
Webin korkeus |
mm |
200-1000 |
|
Verkon paksuus |
mm |
6-30 |
|
T-palkin pituus |
mm |
5000-13000 |
5 |
Kokoamisnopeus |
mm/min |
500-4000 |
6 |
T-palkin materiaali |
Pehmeää terästä |
|
7 |
Hydraulijärjestelmä |
1 setti, valmistettu Kiinassa |
|
8 |
CO2/MAG-hitsauskone |
2 sarjaa, kiinalaisia merkkejä |
T-palkkihitsauspukkikone on suunniteltu erityisesti telakoiden T-palkin hitsaukseen. Pääkone on portaalityyppinen monikerroksinen rakenne, jolla on hyvä vakaus, suuri kuormituskyky. Portaalissa oli 6 sarjaa hitsauspäitä, kussakin päässä on yksi sarja CO2/MAG-hitsauspoltinta, jokaisessa hitsauspäässä yksi yksilöllinen laserjäljityslaite. Kaksi hitsauspolttimen sarjaa voivat hitsata samaan T-palkkiin samanaikaisesti. Koneen ylätasolle voidaan laittaa useita hitsauslankakeloja, mikä voi lyhentää huomattavasti hitsauslangan vaihtoaikaa työtehokkuuden lisäämiseksi.
Hitsauslaiturin kanssa työskentelyä varten on olemassa hitsauspöytä, jossa on rauhoittavat kappaleet T-palkin kiinnittämiseksi, jotka tarvitsevat täyden hitsauksen.
1 |
Laipan leveys |
mm |
80-500 |
2 |
Laipan paksuus |
mm |
8-40 |
3 |
Webin korkeus |
mm |
200-1000 |
4 |
Verkon paksuus |
mm |
6-30 |
5 |
T-palkin pituus |
mm |
5000-13000 |
6 |
Hitsausnopeus |
mm/min |
100-1000 |
7 |
Portaalin liikkumisnopeus |
mm/min |
Max 4000 |
8 |
T-palkin materiaali |
Pehmeää terästä |
|
9 |
CO2/MAG-hitsauskone |
6 sarjaa, kiinalaisia merkkejä |
|
10 |
T-palkkia voidaan hitsata |
Max 3 kpl yhdellä kierrolla. |
TJZ10 T-palkkioikaisukone on erikoisoikaisulaite, joka on suunniteltu hitsattujen T-palkkien tuotantoon telakoilla ja laivanrakennusteollisuudessa. Sen etuna on nopea oikaisunopeus, alhainen energiankulutus, melutaso, yksinkertainen käyttö, luotettava työskentely ja korkea turvallisuus. Se soveltuu erityisesti T-palkkien massatuotantoon teräsrakenteiden rakentamisessa, laivanrakennuksessa ja muilla aloilla.
Malli |
TJZ10 |
T-palkin korkeus (H) |
200-1000mm |
verkon paksuus (d) |
8-30 mm |
Laipan leveys (B) |
100-500mm |
Laippapaksuus (t) |
8-40 mm |
Säteen pituus |
4000-13000mm |
Oikaisunopeus |
8000mm/min |
Pääkoneen teho |
Noin 23 kW |
Hydraulijärjestelmän paine |
≤13 MPa |
Syöttökuljettimen rulla: |
12000 mm |
Lähtökuljettimen rulla: |
12000 mm |
Virtalähde |
AC/380 V/50 Hz/3PH |
Tätä laitetta käytetään pääasiassa koordinoimaan tuotantoprosessia työkappaleen siirtämiseksi kuljetusrullapöydältä tai muusta laitteesta prosessoitaviin laitteisiin. Teräskärryssä on pääasiassa kaksi toimintatoimintoa: kävely ja nosto. Työkappaleen siirtäminen voidaan suorittaa manipuloimalla ja ohjauksella. Laitteessa on yksinkertainen rakenne, kätevä toiminta ja vakaa toiminta.
