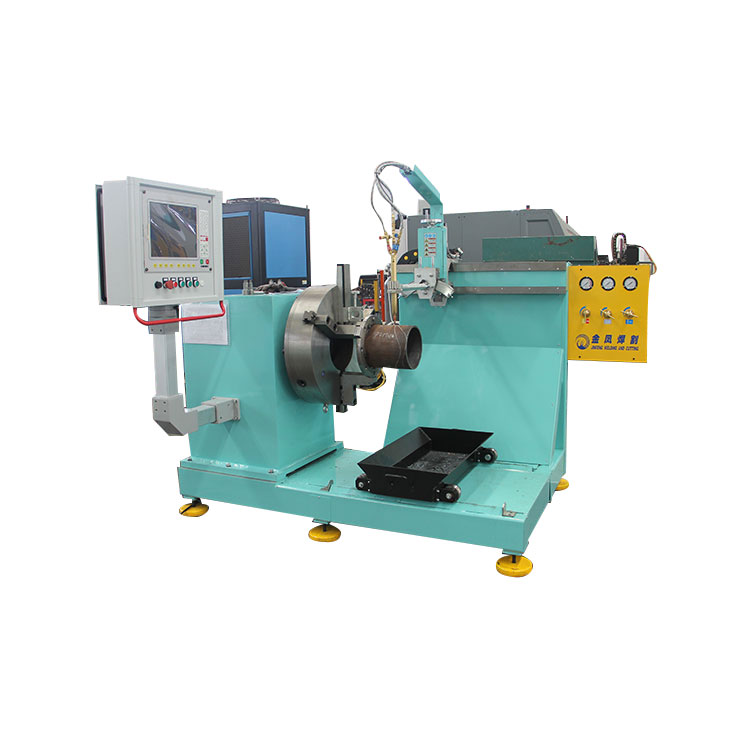

Putkenleikkauskone istukan kanssa

XLG

Putkenleikkauskone istukan kanssa

KaikillePutkenleikkauskone istukan kanssaJINFENG WELDCUT:n valmistamat tuotteet toimitetaan Loppukäyttäjälle 2 vuoden takuulla ja jotka on varustettu istukalla pyöreän putken kiinnittämiseksi ja putken kääntämiseksi leikkauksen aikana, putken kannatin. Plasmaleikkauspoltin ja happiliekkileikkauspoltin on asennettu liikkuvaan vaunuun, joka voi liikkua putken pituudella. Kone tukee kaikkia CAD-CAM-liitäntöjä lisävarusteena. XLGPutkenleikkauskone istukan kanssaovat edistynein putkien lämpöleikkauskone, joka lisää tuottavuutta eri teollisuudenalojen loppukäyttäjille.

Tekniset tiedot

Tukee plasmaleikkausta, plasmamerkintää, mustesuihkumerkintää, CAD-CAM-ohjelmistoa

Ominaisuus ja sovellus

1.XLGPutkenleikkauskone istukan kanssavoi tarjota korkealaatuista viisteleikkausta, reiän leikkausta, pystyleikkausta seuraavan prosessin massan vähentämiseksi ja hitsausliitoksen helpottamiseksi seuraavassa prosessissa.

2. Putkenleikkauskone voidaan integroida täysin MES-järjestelmään ja sallia kauko-ohjauksen tiimikatseluohjelman kautta, jotta valmistajan insinöörit voivat helposti suorittaa etädiagnoosin ongelmien ratkaisemiseksi Internetin kautta lähettämättä insinöörejä työmaalle.

3. CNC-ohjelmisto tukee leikkaustoimintoa ja osien manuaalista ohjelmointia CNC:hen integroitujen makrojen perusteella. CNC:ssä on tuontirajapinta TEKLA-suunnitteluohjelmistosta vietylle datatiedostolle.

4.Tämä XLGPutkenleikkauskone istukan kanssakäytetään laajalti laivanrakennuksessa, telakoilla, offshore-, teräsrakennuksissa, teräsrakenteissa, putkistoissa, putkien plasmaleikkaukseen ja happiliekkileikkaukseen stadionien, siltojen, teemapuistojen, messukeskusten, lentokentän, ostoskeskuksien, ristikoiden, tukien, rungon, takkien, nosturin, tukikehyksen, putkistojen jne. valmistukseen.

Lisäämällä XLGPutkenleikkauskone istukan kanssatuotantolaitokselle eri toimialojen loppukäyttäjät voivat lisätä tuotantoaan ja vähentää työvoimaa paljon.

Rakennenäkymä

1.CNC-ohjausjärjestelmä

CNC-pääohjausyksikkö on teollisuusohjain, joka on integroitu kosketusnäytöllä. Laitekorttikorttiinterpoloinnin ansiosta CNC:llä on luotettava vakaus ja helppo ja kätevä johdotus. Normaalin G-koodin ansiosta kuljettajan on helppo oppia ja käyttää konetta. CNC-järjestelmä tukee kolmea toimintatilaa: liekkileikkaus, plasmaleikkaus ja esittely.

Ohjelmisto freepipe on Macro-kirjasto, joka on integroitu CNC-järjestelmän ohjelmistoon ja helppokäyttöinen manuaaliseen ohjelmointiin.

2. Chuck

Pyöreän putken toinen pää on kiinnitetty istukkaan, toinen pää on tuettu vapaalla kannakkeella. Istukan voima kääntää putkea pyörimään leikkaamista varten leikkauspäällä automaattisen leikkauksen toteuttamiseksi.

3. Leikkauspää liikkuvaan kärryyn

Liikkuva kärry liikkuu putken pituudessa saadakseen leikkuupään peittämään koko putken pituuden, jolloin leikkaus eripituiselle putkelle toteutuu.

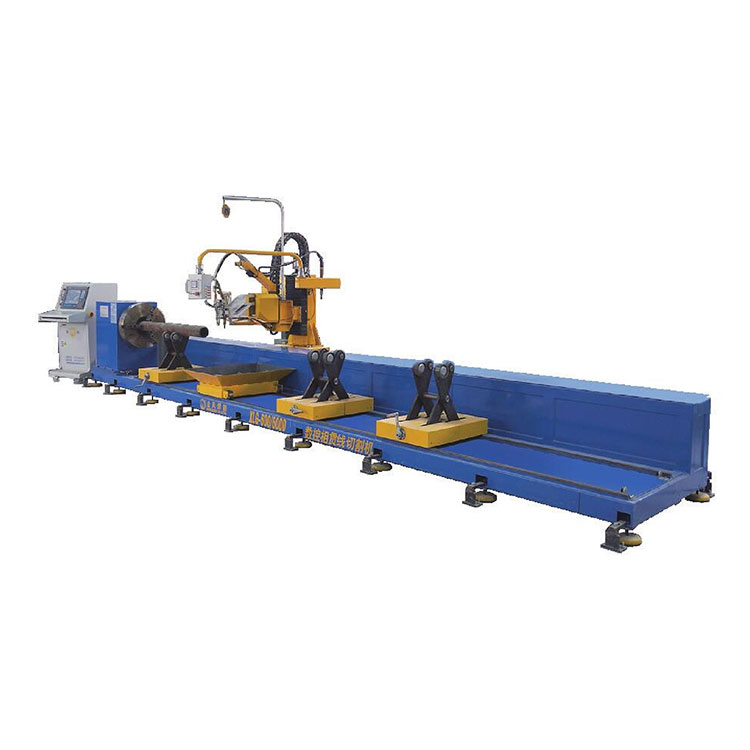

4. Putken kannatin

Sitä käytetään pituudeltaan putken tukemiseen useilla kannatinsarjoilla. Putkenkannatin ohjataan kaksisuuntaisella ruuviliukumutterilla ja liukumutteri on varustettu esijännitteisellä tukikehyksellä, jota voidaan säätää sopivaksi eri kokoisille putken halkaisijalle. Rullapyörän kannatin on liikuteltavissa pohjapöydän pitkittäiskiskoa pitkin, jolloin tukikohtaa voidaan säätää putken pituuden mukaan.
