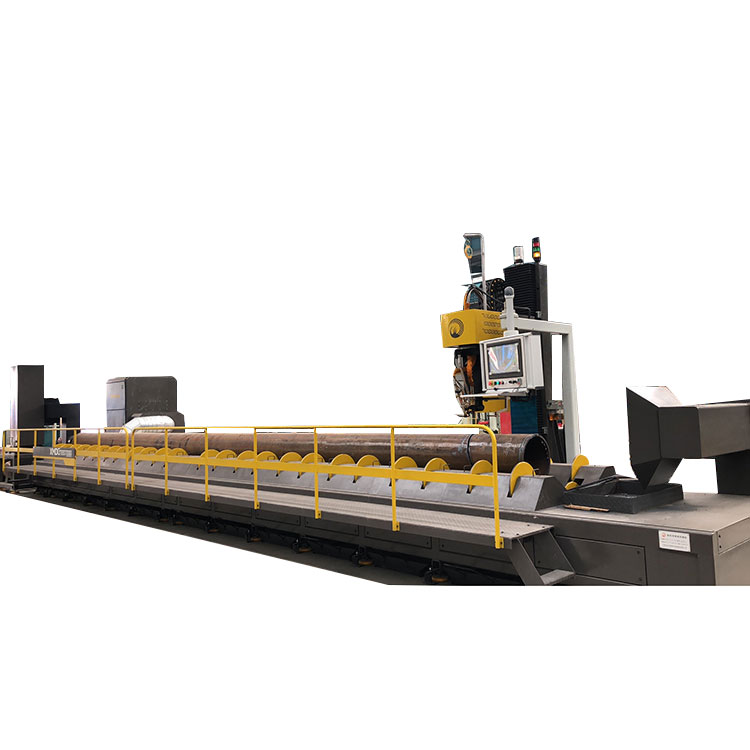

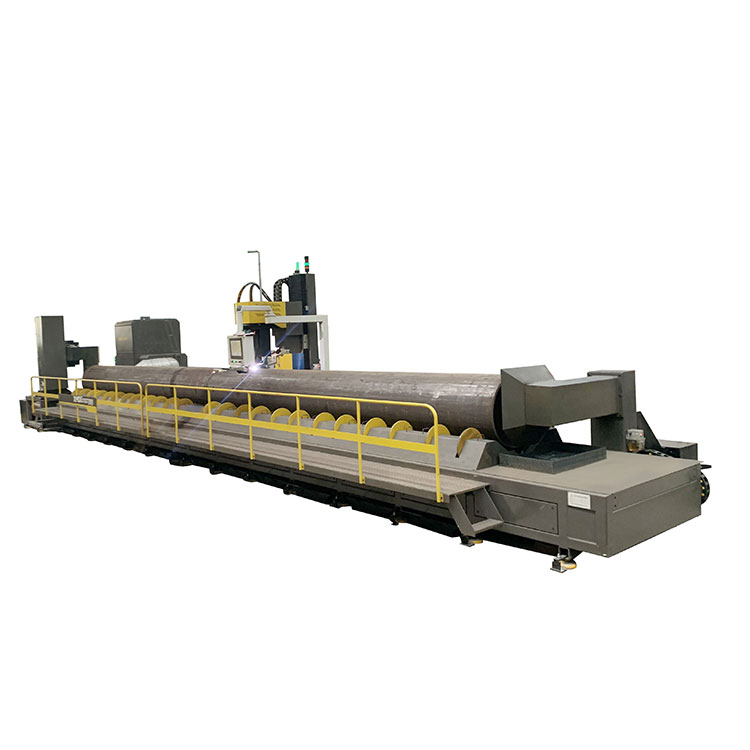

KaikillePutkenleikkauskoneet, joissa on rullasänkyJINFENG WELDCUT:n valmistamat tuotteet toimitetaan Loppukäyttäjälle 2 vuoden takuulla ja jotka on varustettu istukalla pyöreän putken kiinnittämiseksi ja putken kääntämiseksi leikkauksen aikana, putken kannatin. Plasmaleikkauspoltin ja happiliekkileikkauspoltin on asennettu liikkuvaan vaunuun, joka voi liikkua putken pituudella. Kone tukee kaikkia CAD-CAM-liitäntöjä lisävarusteena. XMGPutkenleikkauskoneet, joissa on rullasänkyovat edistynein putkien lämpöleikkauskone, joka lisää tuottavuutta eri teollisuudenalojen loppukäyttäjille.
Malli |
Pyöreän putken halkaisija |
Maksimi pituus |
Max putken paino |
Huomautukset |
XMG 600 |
60-600mm |
12000mm |
5T |
2 rivirullaa |
XMG 900 |
90-900mm |
12000mm |
5T |
2 rivirullaa |
XMDG 1200 |
60-1220 mm |
12000mm |
14T |
4 rivirullaa |
XMDG 1420 |
60-1420mm |
12000mm |
16T |
4 rivirullaa |
XFG1600 |
300-1600mm |
12000mm |
20T |
Istukka + 4 rivirullaa |
Tukee plasmaleikkausta, plasmamerkintää, mustesuihkumerkintää, CAD-CAM-ohjelmistoa, pölynpoistosuodattimia
1.XMGPutkenleikkauskoneet, joissa on rullasänkyvoi tarjota korkealaatuista viisteleikkausta, reiän leikkausta, pystyleikkausta seuraavan prosessin massan vähentämiseksi ja hitsausliitoksen helpottamiseksi seuraavassa prosessissa.
2. Putkenleikkauskone voidaan integroida täysin MES-järjestelmään ja sallia kauko-ohjauksen tiimikatseluohjelman kautta, jotta valmistajan insinöörit voivat helposti suorittaa etädiagnoosin ongelmien ratkaisemiseksi Internetin kautta lähettämättä insinöörejä työmaalle.
3. CNC-ohjelmisto tukee leikkaustoimintoa ja osien manuaalista ohjelmointia CNC:hen integroitujen makrojen perusteella. CNC:ssä on tuontirajapinta TEKLA-suunnitteluohjelmistosta vietylle datatiedostolle.
4.Tämä XMGPutkenleikkauskoneet, joissa on rullasänkykäytetään laajalti laivanrakennuksessa, telakoilla, offshore-, teräsrakennuksissa, teräsrakenteissa, putkistoissa, putkien plasmaleikkaukseen ja happiliekkileikkaukseen stadionien, siltojen, teemapuistojen, messukeskusten, lentokentän, ostoskeskuksien, ristikoiden, tukien, rungon, takkien, nosturin, tukikehyksen, putkistojen jne. valmistukseen.
Lisäämällä XMGPutkenleikkauskoneet, joissa on rullasänkytuotantolaitokselle eri toimialojen loppukäyttäjät voivat lisätä tuotantoaan ja vähentää työvoimaa paljon.
5. Korkea hyötysuhde: putken latausaika on 1/5 istukkatyyppisestä putkenleikkauskoneesta (istukkatyyppisessä putkenleikkauskoneessa leikkausaika on noin 1/3 koko leikkausaikajaksosta, 2/3 ajasta on valmistusaikaa ennen leikkaamista)
Ympäristönsuojelusyistä koneen molempiin päihin asennettiin pölyä vaimentavat laitteet plasmahöyryn johtamiseksi pölysuodattimeen. Pölyä imevän laitteen toinen puoli on liikuteltavissa eri pituisia putkia varten.
Ympäristönsuojelusyistä XMG:ssä on pölynpoistosuodatinPutkenleikkauskoneet, joissa on rullasänky. Suodatin on liitetty pölyä vaimentaviin laitteisiin ilmakanavan kautta.
CNC-pääohjausyksikkö on teollisuusohjain, joka on integroitu kosketusnäytöllä. Laitekorttikorttiinterpoloinnin ansiosta CNC:llä on luotettava vakaus ja helppo ja kätevä johdotus. Normaalin G-koodin ansiosta kuljettajan on helppo oppia ja käyttää konetta. CNC-järjestelmä tukee kolmea toimintatilaa: liekkileikkaus, plasmaleikkaus ja esittely.
Freepipe-ohjelmisto on Macro-kirjasto, joka on integroitu CNC-järjestelmän ohjelmistoon ja helppokäyttöinen manuaaliseen ohjelmointiin.

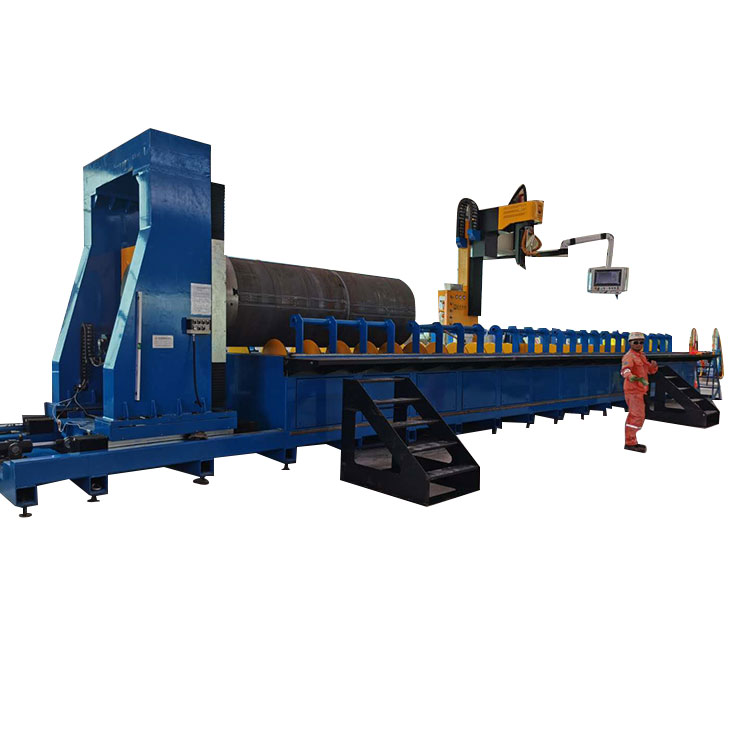

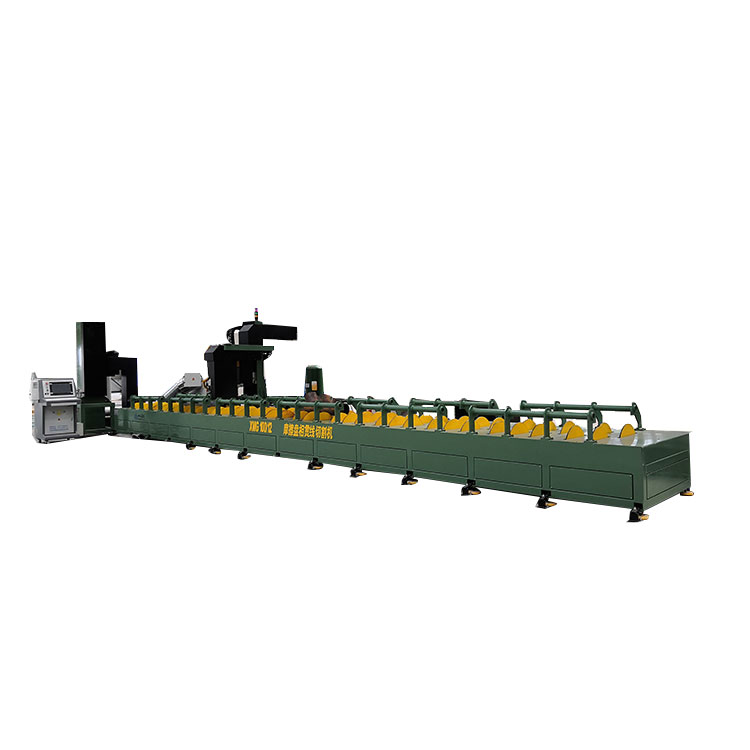

Rullasänky koostuu pöytärungosta, jonka päällä on monta rullalevyä tukemaan putkea. Putken halkaisijan eri kokoalueille putkenleikkauskone suunnitellaan siten, että siinä on 2 riviä rullia tai 4 riviä teloja.
Liikkuva kärry liikkuu putken pituudessa saadakseen leikkuupään peittämään koko putken pituuden, jolloin leikkaus eripituiselle putkelle toteutuu.
