JINFENG WELDCUT on ammattimainen kiinalainen valmistaja ja toimittaja3-in 1 H -palkkihitsauslinjatedulliseen hintaan. The3-in 1 H -palkkihitsauslinjaton integroitu asennukseen, hitsaukseen ja oikaisemiseen laipassa hitsauksen jälkeen samassa koneessa hitsatun H- tai T-palkin valmistamiseksi. Se voi toteuttaa tuotannon hitsatulla H-palkilla tai T-palkilla nopealla nopeudella ja suurella tarkkuudella, jolla on yksinkertaisen toiminnan, vähemmän varatun tilan ja vähemmän työvoiman ominaisuuksia.
Kaikille3-in 1 H -palkkihitsauslinjatJINFENG WELDCUT:n valmistamilla laitteilla on 12 kuukauden takuu, joka on tehokkain kone, joka lisää loppukäyttäjien tuottavuutta teräsrakenteista, sillasta ja rakentamisesta.
Malli |
ZHJ15 |
ZHJ18 |
ZHJ20 |
T-palkki rainan korkeus (H) |
200-1500mm |
200-1800 |
200-2000mm |
Rainan paksuus (d) |
6-12 mm |
6-19 mm |
6-30 mm |
Laipan leveys (B) |
200-800mm |
200-1000mm |
|
Laipan paksuus (t) |
6-25 mm |
6-40 mm |
|
Palkin pituus (L) |
4000-15000mm |
4000-15000mm |
4000-15000mm |
Palkin materiaali |
Q235 |
||
Hitsaustyyppi |
Upotettu kaari poikittaisfilehitsaus |
||
Hitsausvirtalähde |
Yksi- tai kaksoisjohtotyyppi |
Yksi johto |
Yksi johto |
Hitsauksen lähtönopeus |
200-1000 mm/min |
||
Polttimen kulma: |
45° hienosäätö |
||
Hydraulinen paine |
≤16 MPa |
||
Fluxin talteenottojärjestelmä |
2 sarjaa |
||
Suppilon tilavuus |
2×50L |
||
Syöttökuljettimen rulla: |
12000 mm |
||
Lähtökuljettimen rulla: |
12000 mm |
||
Pääkoneen teho |
14,5 kW |
||
Hydraulijärjestelmä: |
1set |
||
Oikaisuyksikkö |
1 sarja, integroitu koneeseen |
||
Virtalähde: |
AC/380 V/50 Hz/3PH |
||
Oikaisukyky |
6-40mm |
3-in 1 H -palkkihitsauslinjaton yhdistetty toimintona H-palkki, T-palkkikokoonpano, hitsaus ja laipan muodonmuutosoikaisu hitsauksen jälkeen. Siten se voi toteuttaa tarkasti ja nopeasti H-säteen ja T-säteen tuotannon. Sillä on seuraavat edut: yksinkertainen käyttö, pienemmät työvoimakustannukset ja pieni peittoalue.
Tällä linjalla on kaksi valinnaista hitsausprosessia, jotka voit valita hitsattavan rakenneteräslevyn paksuuden mukaan:
VAIHTOEHTO A: Yksikaarinen kaksoislankahitsaus, jonka saostusnopeus on 40 % korkeampi kuin yleinen yksikaarinen yksilankainen upokaarihitsaus, Sot se soveltuu erityisesti rakenneteräksille, joiden paksuus on alle 20 mm.
VAIHTOEHTO B: Yksikaari-yksilankahitsaus. Se soveltuu suuremmille levypaksuushitsauksille.

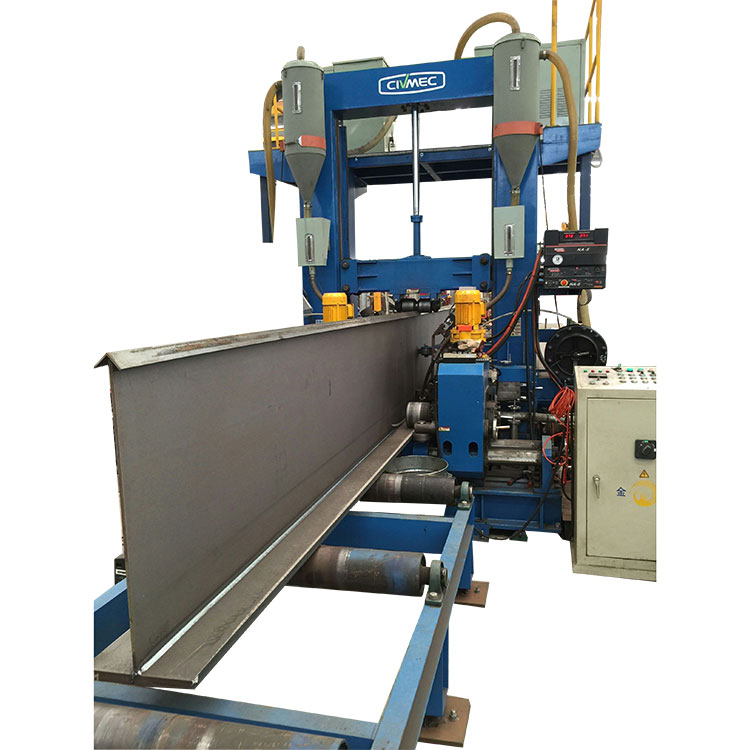

Normaali ZHJ3-in 1 H -palkkihitsauslinjatKoostuu yhdestä syöttörullapöydästä, päähitsaus- ja oikaisuasemasta, lähtötelapöydästä. Päähitsaus- ja oikaisuasemalle on asennettu sulatteen talteenottoyksiköt, hitsauspää polttimella sekä kiinnityslaitteet laippaa ja rainaa varten. Vakiosarja sisältää myös hitsausvirtalähteet, hydrauliaseman ja ohjausyksikön.
1. Normaali ZHJ3-in 1 H -palkkihitsauslinjat
2. VAIHTOEHTO 1:
Asiakkaiden eri pyyntöjen mukaan tarjoamme myös ZHJ:n kokoonpanon3-in 1 H -palkkihitsauslinjatseuraavasti:
Perustuen standardiin 3-in-1 H -palkkihitsauslinjoihin, siihen lisätään yksi rainakuormaaja, joka koostuu 4 kpl magneettilatausvarresta ja 4 kpl radankannattimesta. Jokaisessa rainan latausvarressa on 2 kpl magneettia teräsrainalevyn pitämiseksi.
3. VAIHTOEHTO 2:
Asiakkaiden eri pyyntöjen mukaan tarjoamme myös ZHJ:n kokoonpanon3-in 1 H -palkkihitsauslinjatseuraavasti:
Perustuen standardiin 3-in-1 H -palkkihitsauslinjoihin, siihen lisätään yksi rainakuormaaja, joka koostuu 4 kpl magneettilatausvarresta ja 4 kpl radankannattimesta. Jokaisessa rainan latausvarressa on 2 kpl magneettia teräsrainalevyn pitämiseksi.
Yllä olevan perusteella voimme lisätä ulostulorullapöydälle yhden sarjan 90 asteen palkkiläppäjä hitsatun palkin kaatamiseksi vaaka-asennossa.
3. VAIHTOEHTO 3:
Jotkut asiakkaat saattavat joutua lisäämään tuotantoa, he tarvitsevat yhden hitsauslinjan, joka koostuu kahdesta hitsausasemasarjasta. Ensimmäinen hitsausasema 1. laipan ja uuman hitsaamiseksi T-palkin muodostamiseksi, 2. hitsatun T-palkin hitsaamiseksi ja 2. laippa H-palkin muodostamiseksi.
3.1 Joten Vakiomuotoisten 3-in-1 H -palkkihitsauslinjojen perusteella lisätään yksi sarja ratakuormaajaa, joka koostuu 4 kpl magneettilatausvarresta ja 4 kpl rainan kannattimista. Jokaisessa rainan latausvarressa on 2 kpl magneettia teräsrainalevyn pitämiseksi.
3.2 Lisätään 1. hitsausaseman ulostulorullapöytään yksi 90 asteen palkkisäleikkö hitsauspalkin kaatamiseksi vaaka-asennossa.
3.3 Ketjutyyppisen poikittaiskuljettimen lisääminen T-palkin siirtämiseksi vaakatasossa 2. hitsausasemaan.

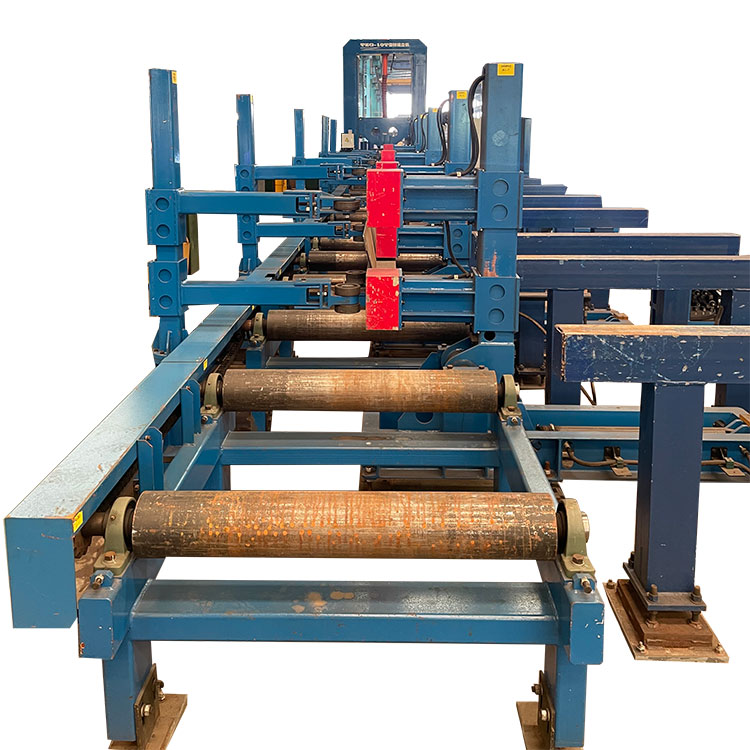

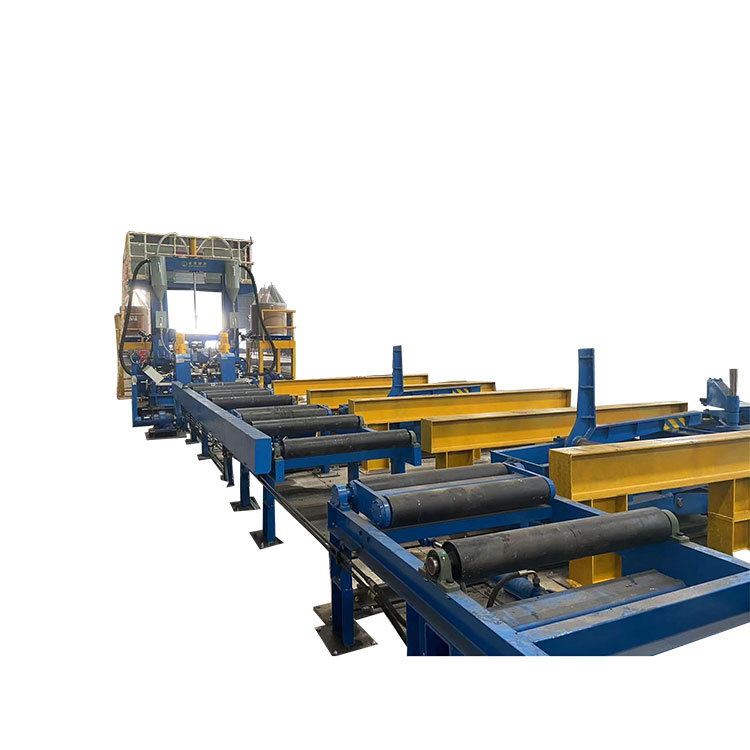

3-in-1 Integroidut H-palkkihitsauslinjat asennettuna käyttäjien tehtaalla
