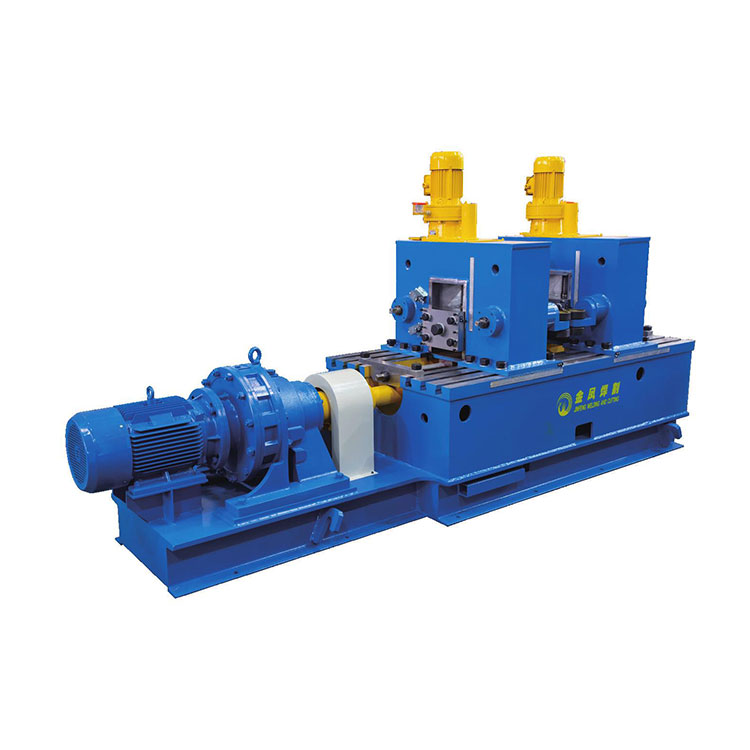

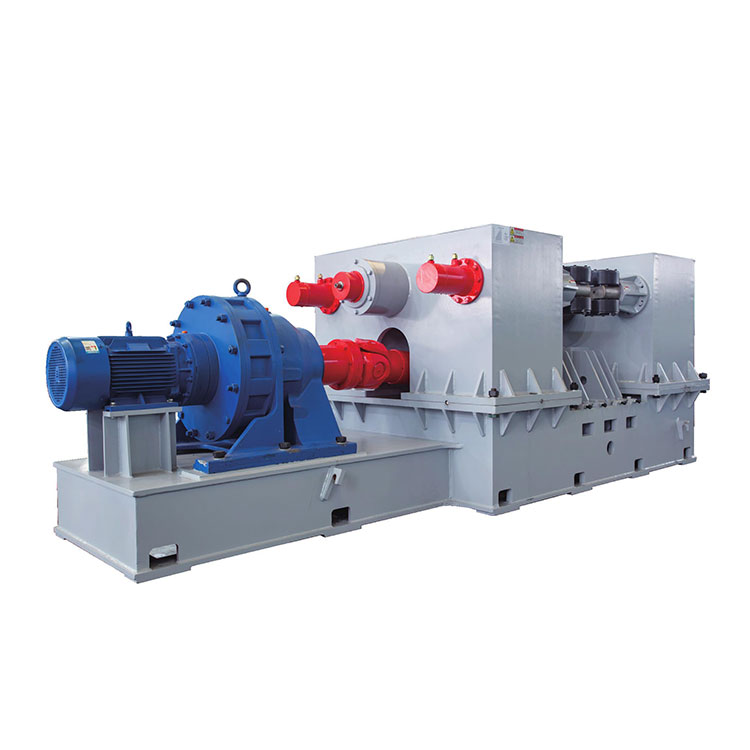

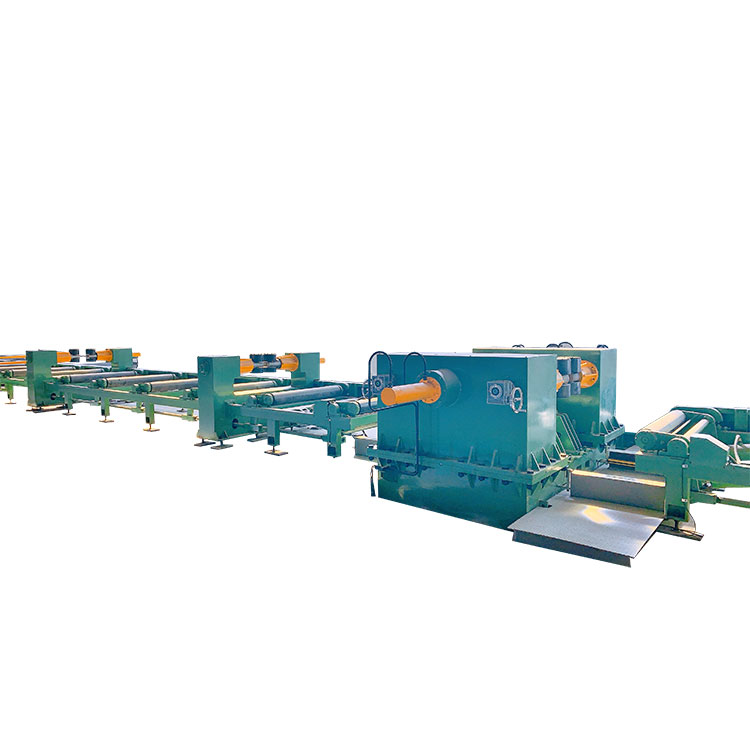

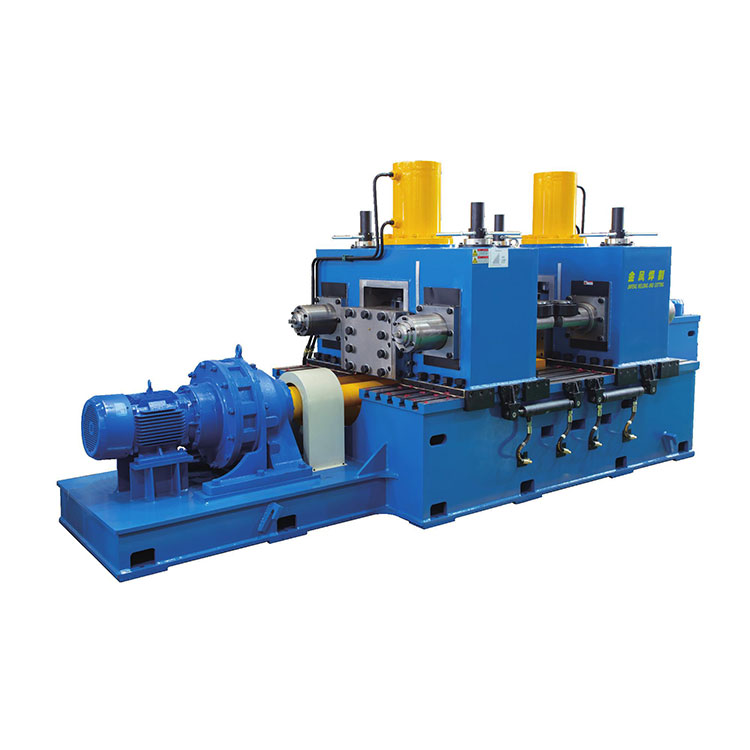

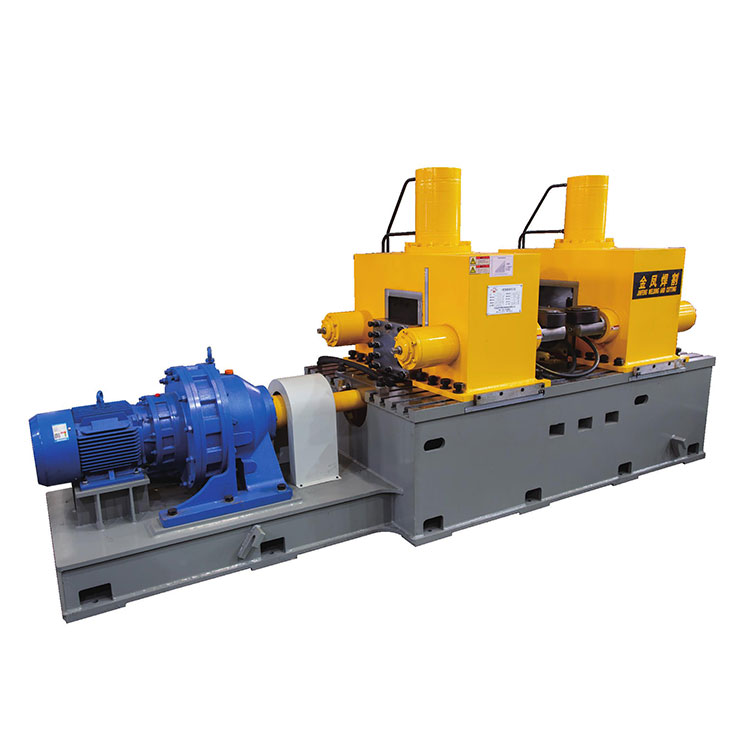

JINFENG® on ammattimainen kiinalainen valmistaja ja toimittajaH-palkkien oikaisukoneetedulliseen hintaan. TheH-palkkien oikaisukoneeton avainlaitteisto H-palkin valmistuksessa, pääasiallinen H-palkkien suoristamiseen hitsauksen jälkeen.
Tekniset tiedot/malli |
JZ40 |
YJZ60A |
YJZ60B |
YJZ80B |
YJZ80D |
Hydraulijärjestelmä |
Ilman |
Hydraulinen tyyppi |
Hydraulinen tyyppi |
Hydraulinen tyyppi |
Hydraulinen tyyppi |
H-palkin rainan korkeus |
¥200 mm |
¥200 mm |
¥220 mm |
¥450 mm |
¥450 mm |
H-palkin laipan leveys |
200-800mm |
200-800mm |
200-800 mm |
200-1000 mm |
200-1000 mm |
Laipan paksuus |
6-40/30mm (Q235/Q345) |
6-60/40mm (Q235/Q345) |
8-80/60 mm (Q235/Q345) |
20-100/80 mm (Q235/Q345) |
20-80 (Q345) |
Tehokas tulo- ja lähtötela |
10m + 10m (vapaa rulla) |
12m + 12m (vapaa rulla) |
12m+12mï¼ajettava rullaï¼ |
12m+12mï¼tehotela hydraulisella ¼ |
12m+12mï¼tehotela hydraulisella ¼ |
Oikaisunopeus |
11000 mm/min |
8500 mm/min |
6700 mm/min |
6000 mm/min |
4700 mm/min |
Pääkoneen teho |
Pääkone 11Kw puristinmoottori 2×1,1Kw,yhteensä 13,2Kw |
Pääkone 11Kw Pumppuasema 4kw Yhteensä 15kw |
Pääkone 11Kw Pumppuasema 4kw Yhteensä 15kw |
Pääkone 15kw Pumppuasema 7,5kw Rulla: 2×2,2Kw Yhteensä 26,9kw |
Pääkone 22kw Pumppuasema 7,5kw Rulla: 2×3Kw Yhteensä 35,5 kW |
Hydrauliikan paine |
/ |
16 Mpa |
16 Mpa |
16 Mpa |
16 Mpa |
H-palkkien oikaisukoneetsopii hitsattujen T- ja H-profiilien oikaisemiseen. Profiilin hitsauksen jälkeen laippalevy vääntyy hitsin kutistumisen vuoksi, se on korjattava, jotta siitä tulee pätevä työkappale. Joten tämä kone on parempi laipan oikaisulaite. Koneessa on suuri oikaisuvoima, nopea oikaisunopeus, pieni jalanjälki, alhainen energiankulutus, helppokäyttöisyys ja luotettava työskentely. Se soveltuu erityisesti teräsrakenteisiin, laivanrakennusteollisuuteen ja muihin "T"- tai "H"-palkkien massatuotantoyrityksiin.
TheH-palkkien oikaisukoneetkoostuu pohjaistuimesta, vasemmasta/oikeasta laatikkorakenteesta, rainan kiinnityslaitteesta, päävaihteistosta, hydraulisesta ja sähköisestä ohjausjärjestelmästä sekä kuljetusrullasta jne.
