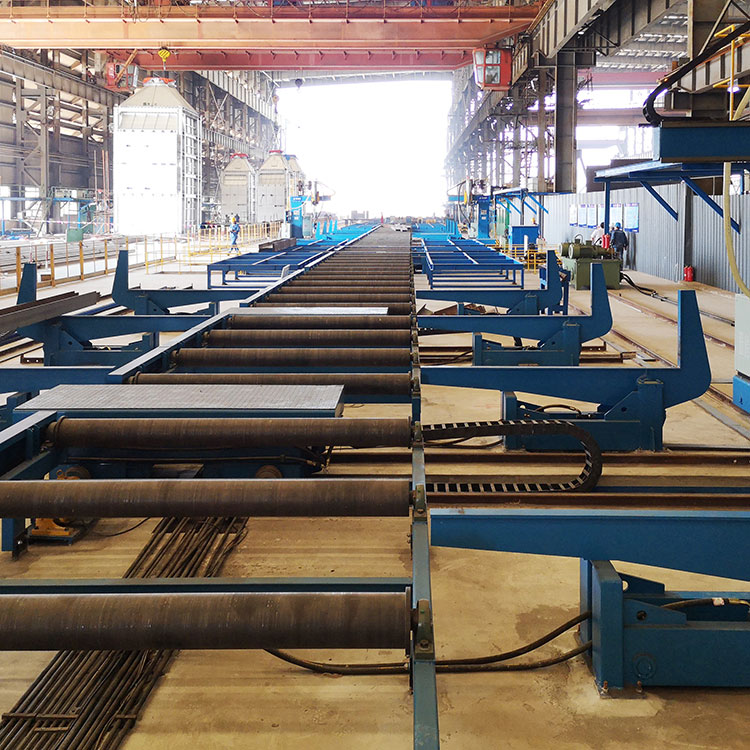

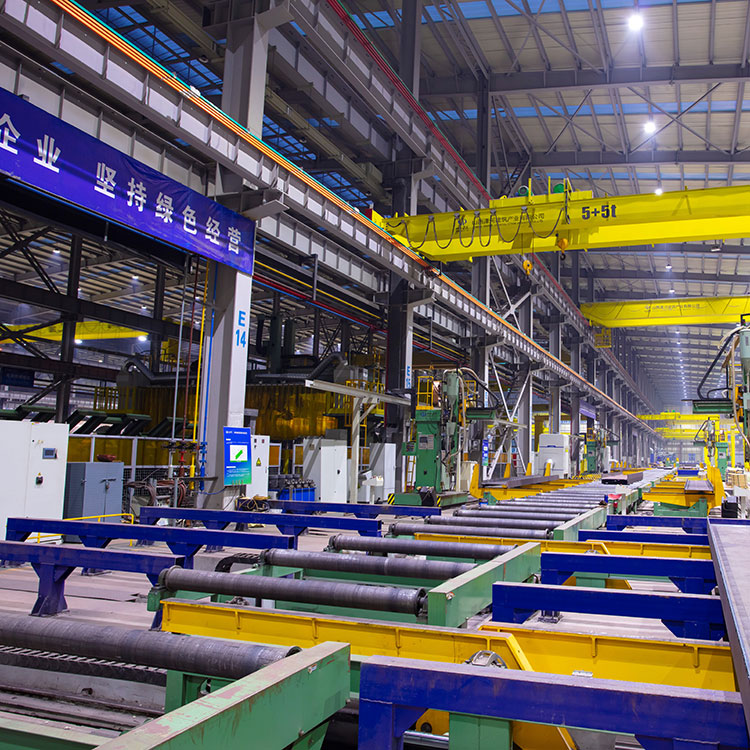

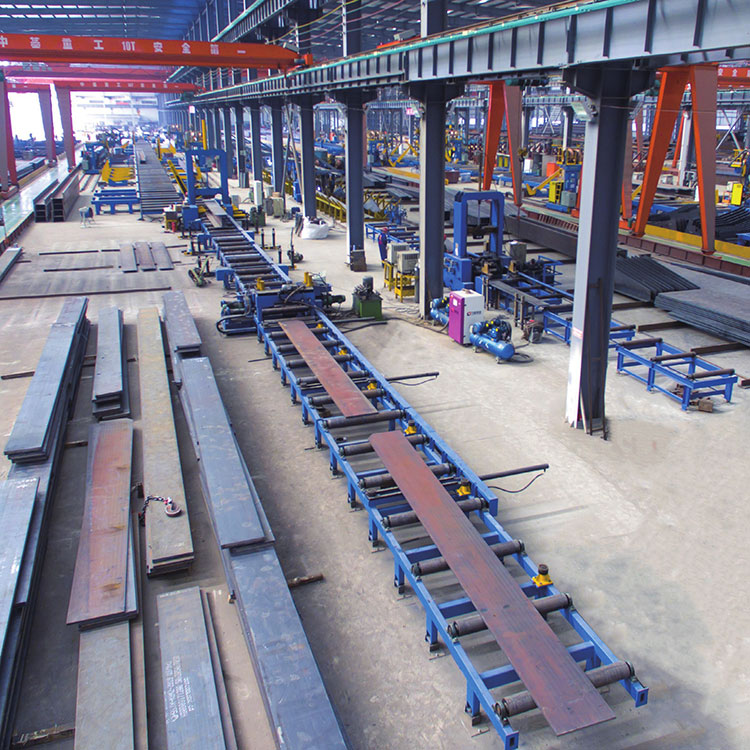

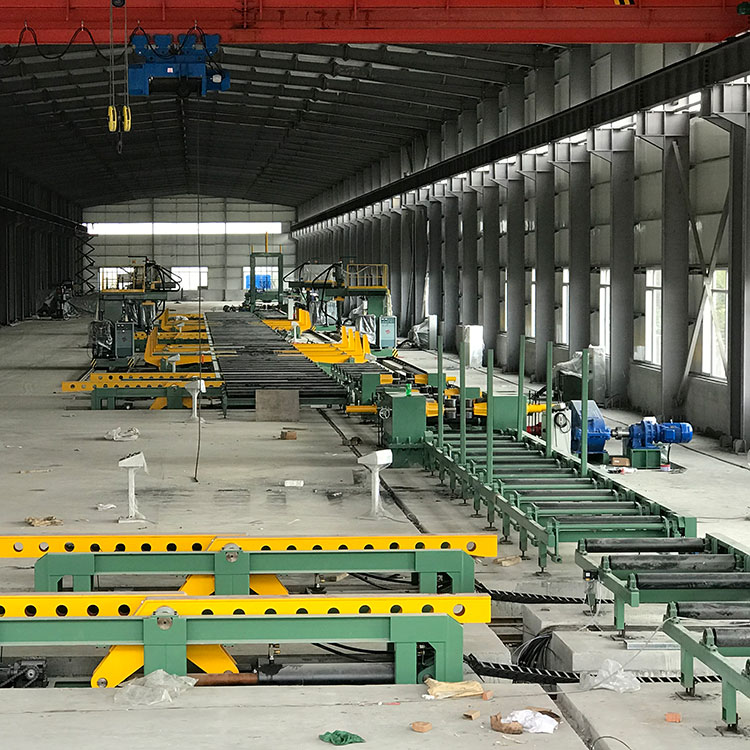

VHAH-palkkihitsauslinjatovat korkean suorituskyvyn H-palkkien tuotantolinjoja yhdistettynä erilaisiin laitteisiin ja työkaluihin, joita valmistaa JINFENG WELDCUT, joka on ammattimainen kiinalainen valmistaja ja toimittajaH-palkkihitsauslinjatedulliseen hintaan. TheH-palkkihitsauslinjatlisää turvallisuutta ja korkeaa tehokkuutta H-palkkien tai T-palkkien tuotannossa.
JINFENG WELDCUT tarjoaa 2 vuoden takuunH-palkkihitsauslinjat. H-palkkituotantojen tärkeimmät sähköelementit on valittu maailmankuululta tuotemerkiltä, mikä helpottaa osien löytämistä paikallisesti ilman pitkiä etäisyyksiä Kiinasta. VHFH-palkkihitsauslinjatovat edistyneimmät ja korkean automaation tuotantolinjat lisäämään tuottavuutta eri toimialojen loppukäyttäjille.
Malli |
VHF 1500 |
VHF 2000 |
VHF3200 |
H-palkin rainan korkeus |
200-1500mm |
200-2000mm |
450-3200 mm |
Verkon paksuus |
6-32mm |
6-40mm |
6-60mm |
H-palkin laipan leveys |
200-800mm |
200-800mm |
200-1200mm |
Laipan paksuus |
6-40mm |
8-60mm |
8-80mm |
H-palkin pituus |
4000-15000mm |
6000-18000mm |
|
Hitsaustyypit |
CO2/MAG-hitsaus |
||
Täyshitsaus SAW:lla (submerged kaarihitsaus) |
|||
H-palkki koottu asento |
pystysuora |
||
H-palkin kokoonpanokone |
1 sarja |
||
Uloke upotettu kaarihitsauskone |
4 sarjaa |
||
H-palkin laippa Oikaisukone |
1 sarja |
1 sarja, hydraulinen tyyppi |
|
Rullapöydät |
~90 metriä |
~101 metriä + ~10 metriä |
|
Palkin räpylä 180° |
3 sarjaa (6 kpl) |
3 sarjaa (6 kpl) |
|
Teräskärry |
2 sarjaa (4 kpl) |
2 sarjaa (4 kpl) |
|
Tuki MES-tiedonkeruulle |
1. VHAH-palkkihitsauslinjatovat korkean automaation tuotantolinjoja hitsattujen I- ja H-palkkien tuottamiseksi vähemmällä työvoimalla ja pienemmillä nostureilla.
2. Linja voidaan integroida täysin MES-järjestelmään ja suorittaa reaaliaikaisen viestinnän ylemmän tietokoneen ja ohjausjärjestelmän välillä, suorittaa laitteiden tiedonkeruun, ladata kaikki kerätyt tiedot tehtaan MES-järjestelmään (tai ylempään keskitettyyn ohjausjärjestelmään) ja varmistaa tiedonsiirron oikea-aikaisuus ja tehokkuus.
3. Suunnittelun ja suojauksen on täytettävä asiaankuuluvien kansallisten standardien ja ympäristönsuojelun vaatimukset; Laitteiden turva- ja suojalaitteiden on täytettävä asiaankuuluvat teollisuusstandardit;.
4. TämäH-palkkihitsauslinjatkäytetään laajalti laivanrakennuksessa, telakalla ja teräsrakenteissa ja teräsrakenteissa, offshore- ja onshore-teollisuudessa, telakoiden ja laivanrakennuksen T-palkkien hitsaukseen, teräsrakenteiden ja teräsrakenteiden H-palkkien tai siltojen hitsaukseen jne.
5. Hitsauslaitteiden joustava rakenne mahdollistaa kaikenmerkkisten hitsausvirtalähteiden tukemisen.
6. CE-, ECA-sertifioituja on saatavilla.
7. Tämä linja tarjoaa tuotantoa kevyestä palkkista erittäin raskaisiin palkkiin, joissa on suuri paksuus ilman, että työkaluja tai laitteita vaihdetaan.
8. Kokoamisesta oikaisuun ei tarvita nostureita, mikä vähentää huomattavasti nostureiden käyttöriskiä.

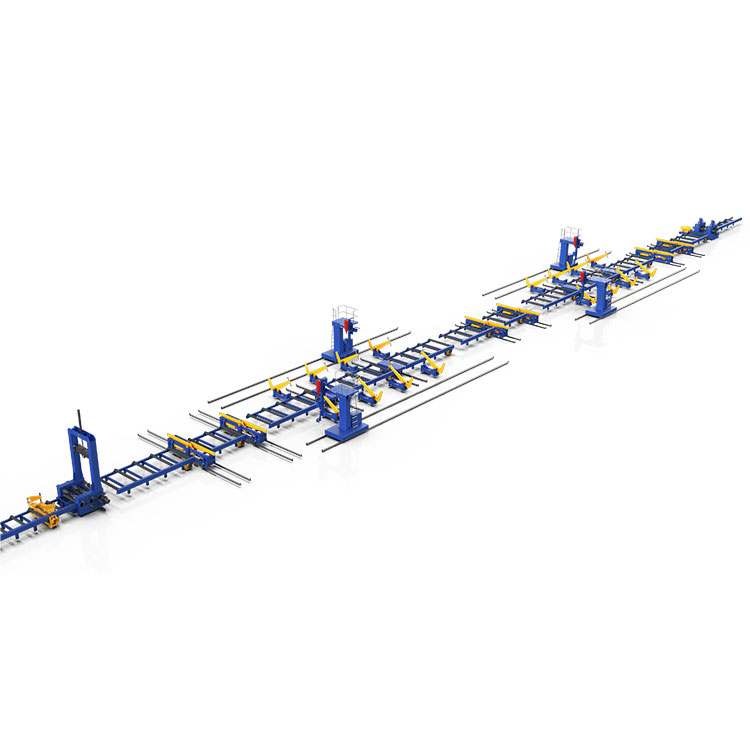

Rakennenäkymä
Luettelo käytetyistä laitemoduuleistaH-palkkihitsauslinjat
Yhden pystysuoran H-palkin kokoonpanokoneet - CO2/MAG-pistehitsaukseen rainan ja laippojen kokoamiseen I-muotoon.
Yksi sarja Beam Flipperiä kääntämään H-palkin âIâ-asennosta âHâ-asentoon turvallista kuljettamista varten siiman rullapöydällä.
2-Hitsausalue
Kaksi sarjaa uloketyyppisiä H-palkkihitsauskoneita. Jokaisessa hitsauskoneessa on yksi uppokaarihitsauspää (tukee yksikaarihitsausta tai tandemkaarihitsaustekniikkaa).
Kaksi palkin kallistussarjaa, jotta H-palkki asettuu 45 asteen kulmaan hyvän hitsausasennon varmistamiseksi.
Yksi teräkärrysarja (sisältää 2 teräskärryä) palkin tuomiseksi 2. uloke SAW-hitsauskoneeseen ensimmäisen hitsaussauman hitsauksen jälkeen.
Hitsausalueen nro 1 ja alueen 2 välissä on yksi palkin läppäsarja kaataakseen palkin, jotka on hitsattu kahdella hitsaussaumalla 180 asteessa, jotta kaksi muuta hitsaussaumaa tarvitsevat hitsauksen ylhäältä.
Hitsausalueella #2, sisältää saman kuin Hitsausalueen #1.
Yksi sarja Beam Flipperiä kääntämään H-palkin âHâ-asennosta âIâ-asentoon, jotta seuraavaksi suoristetaan palkin laippa oikaisukoneella.
One H -palkin laippojen oikaisukoneet - H-palkin laippojen oikaisuun. Yhdessä H-palkissa on 2 laippaa. Molemmat laipat tarvitsevat oikaisua. Mutta kone voi kerran suoristaa yhdellä laipalla. Joten kun 1 laipan oikaisu on suoritettu, palkin läppä kääntää palkin 180 astetta, jotta laippa tulee oikaisemaan alapuolelle.
Kuinka valmistaa hitsattu H-palkki/I-palkki teräslevystä?
Seuraavassa on tuotannon vuokaavio levyistä H-palkkiin valmistukseen ja lopputarkastukseen.
