Laatikkopalkkien kokoonpanokoneet

JINFENG WELDCUT tarjoaa XXZ15:lle 1 vuoden takuunLaatikkopalkkien kokoonpanokoneet. Box-palkkien tuotantolinjojen tärkeimmät sähköelementit on valittu maailmankuululta tuotemerkiltä, ​​mikä helpottaa osien löytämistä paikallisesti ilman pitkiä etäisyyksiä Kiinasta. XXZ15Laatikkopalkkien kokoonpanokoneetovat edistyneimmät ja tehokkaimmat laitteet, jotka lisäävät loppukäyttäjien tuottavuutta teräsrakenteista, teräsrakennuksista ja korkeista rakennuksista.

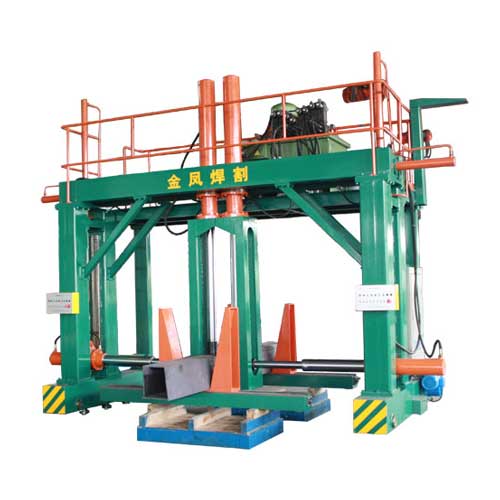

Rakennenäkymä

Tekniset tiedot

1	Laatikon palkin leveys	□300～□1500 mm
2	Laatikon palkin korkeus	□300～□1500 mm
3	Laatikon palkin pituus	6000-15000 mm
4	Kiskon pituus	19000         mm
5	Kiskon väli	2500          mm
6	Pääkoneen liikenopeus	0,5~４   m/min
7	Hydraulijärjestelmän työpaine	12 Mpa
8	Sivusylinterin maksimipaine	15t × 2
9	Yläsylinterin maksimipaine	21t × 2
10	Ajotila	Kaksipuolinen taajuusmuuttaja

Ominaisuus ja sovellus

XXZ15Laatikkopalkkien kokoonpanokoneeton seuraavat edut:
Laatikkopalkki (pylväs) koostuu "U":n muotoisesta palkista ja peitelevystä, jotka on pistehitsattu ja muotoiltu. Kokoonpanon aikana työkappale on paikallaan, pääkone liikkuu osissa ja kiinnityskokoonpano sijoitetaan tarpeen mukaan.

Nosta ensin kokoonpanokoneen kuljetusrullapöytään hitsattu "U-muotoinen" piste tai kuljeta se tälle asemalle edellisestä "U-muotoisesta" kokoonpanoasemasta. Nosta sitten ylempi peitelevy "U-muotoiselle" piirustuksen vaatimusten mukaisesti ja käytä sitä isäntäpuolen puristuslaitteena ja ylempänä puristuslaitteena. Paina ja pistehitsaa ylempi peitelevy viimeistelläksesi koko työkappaleen kokoonpanon. Työkappaleen segmenttien kokoaminen pituussuunnassa saavutetaan isäntäkoneen liikkuvan asennon avulla. Koottu työkappale lähetetään seuraavaan prosessiin kuljetusrullapöydällä jatkokäsittelyä varten.
(Tässä olevat manuaaliset CO2 MIG -hitsauskoneet ovat käyttäjän toimittamia. Manuaaliset hitsauskoneet eivät kuulu myyjän/toimittajan toimitukseen)

Käyttäjien tehtaalla asennetut laatikkopalkkien kokoonpanokoneet

Kuinka valmistaa hitsattu Box-palkki teräslevystä?

Seuraavassa on tuotannon vuokaavio levyistä H-palkkiin valmistukseen ja lopputarkastukseen.
Tuotannon vuokaavio
