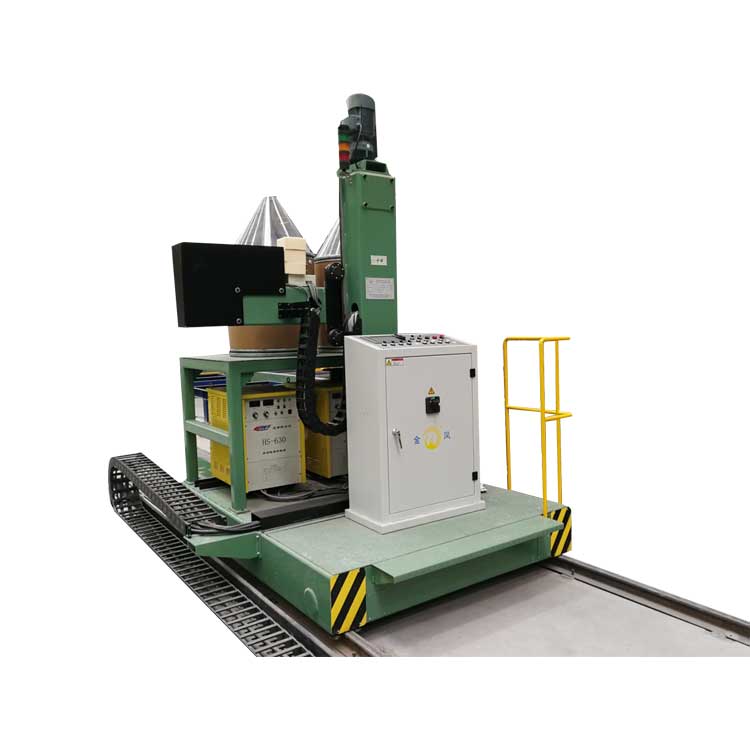

Box Beam Esw Electroslag -hitsauskoneet

JINFENG WELDCUT tarjoaa 1 vuoden takuunKotelopalkki ESW sähkökuonahitsauskoneet. Box-palkkien tuotantolinjojen tärkeimmät sähköelementit on valittu maailmankuululta tuotemerkiltä, ​​mikä helpottaa osien löytämistä paikallisesti ilman pitkiä etäisyyksiä Kiinasta.Kotelopalkki ESW sähkökuonahitsauskoneetovat edistyneimmät ja tehokkaimmat laitteet, jotka lisäävät loppukäyttäjien tuottavuutta teräsrakenteista, teräsrakennuksista ja korkeista rakennuksista.

Rakennenäkymä

Tekniset tiedot

EI.	MALLI	XZHB15	XZM2016
1	Laatikon palkin leveys	□300～□1500 mm	300-2000 mm
2	Laatikon palkin korkeus	□300～□1500 mm	300-1600 mm
3	Laatikon palkin pituus	6000-15000 mm	4000-15000mm
4	Kiskon pituus	17000mm (2 konetta jakavat samat kiskot)	20000mm
5	Kiskon väli	1400mm	3500mm
6	Palkin nostonopeus	1380mm/min	1600mm
7	Pituussuuntainen kulkunopeus	800-4500 mm/min	800-4500 mm/min
8	Hitsausmuoto	Johdin kuluva tyyppi, Suutintyyppi	Johdin kuluva tyyppi, Suutintyyppi
9	Ajotila	Kaksoisveto
10	Ohjaustapa	Vaihtuvataajuinen portaaton nopeudensäätö

Ominaisuus ja sovellus

Kotelopalkki ESW sähkökuonahitsauskoneetovat erinomainen tuote, jonka Jinfeng Welding and Cutting Company on lanseerannut teräsrakenneteollisuudelle. Se on erityinen hitsauslaite, joka on erityisesti suunniteltu hitsauslaatikkopalkkiin. Riittävän jäykkyyden ja vääntökestävyyden varmistamiseksi laatikkopalkin valmistuksen aikana ohjauslevyt (eli jäykemmät levyt) hitsataan yleensä laatikkopalkin sisäpuolelle. Tämä kone on erikoislaite laatikkopalkin ulkolevyn ja sisälevyjen välisten hitsausten hitsaukseen. Laitteella on seuraavat edut:

1.1. Varustettuna on kaksi sähkökuonahitsausjärjestelmää, joilla voidaan synkronisesti hitsata kaksi saman välilevyn hitsausta;

1.2. Koneen kulkunopeus on jaettu suuriin ja pieniin nopeuksiin, mikä mahdollistaa sähkökuonahitsausreikien nopean ja tarkan paikantamisen;
1.3. Ulokepalkkia käytetään yleiseen nostoon ja laskuun, ja pilarin kosketuksessa on pystysuora ohjausmekanismi, joka on joustava ja vakaa;
Ristiliukumekanismi voi säätää hitsauspistoolin asentoa sähkökuonahitsauksen aikana hitsauspoikkeamien estämiseksi;
1.5. Korkea automaatioaste, luotettava toiminta, yksinkertainen rakenne ja kätevä käyttö ja huolto.

Kotelopalkki ESW sähkökuonahitsauskoneet asennettuna Käyttäjien tehtaalla

Kuinka valmistaa hitsattu Box-palkki teräslevystä?

Seuraavassa on tuotannon vuokaavio tuotannosta levyistä H-palkkiin ja lopputarkastukseen.
Tuotannon vuokaavio
