Laatikkopalkkihitsauslinjat

JINFENG WELDCUT tarjoaa 1 vuoden takuunKotelopalkkihitsauslinjat. Box-palkkituotantojen tärkeimmät sähköelementit on valittu maailmankuululta tuotemerkiltä, ​​mikä helpottaa osien löytämistä paikallisesti ilman pitkiä etäisyyksiä Kiinasta. Automaattinen X15Kotelopalkkihitsauslinjatovat edistyneimmät ja korkean automaation tuotantolinjat, jotka lisäävät tuottavuutta eri toimialojen loppukäyttäjille.

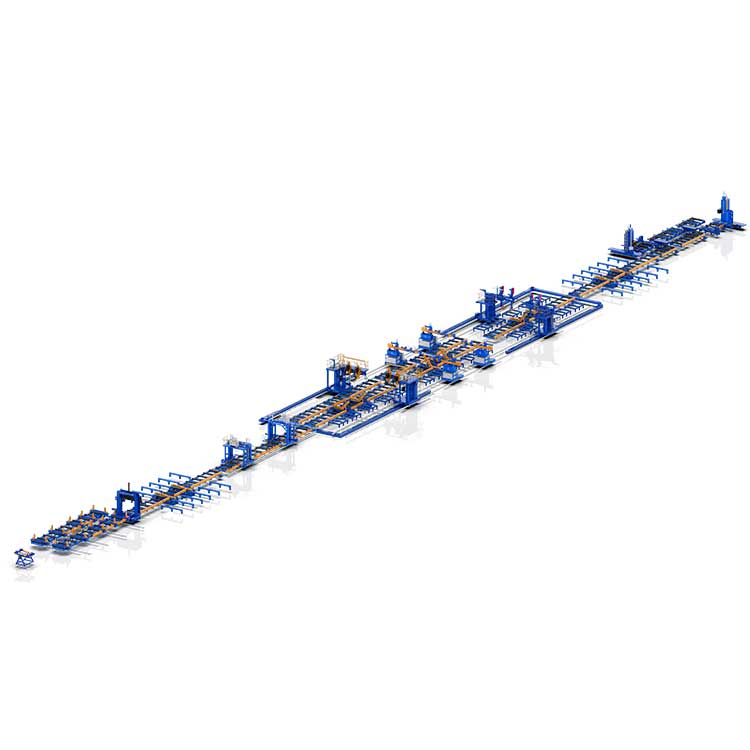

Rakennenäkymä

Tekniset tiedot

Malli	X12	X15
Laatikkopalkin koko	300-1200mm	300-1500mm
Levyn paksuus	10-60mm	10-60mm
Laatikon palkin pituus	6000-15000mm	6000-15000mm
Box-palkin maksimipaino	≤30t (15000mm)	≤30t (15000mm)
Hitsaustyypit	1-Siiltohitsaus CO2/MAG:lla käsikirjassa
	2- Automaattinen takahitsaus CO2/MAG:lla
	3- Sähkökuonahitsaus automaattisesti (ESW)
	4- Täyshitsaus SAW:lla (uppokaarihitsaus)
Välilevyn kokoonpanokone	1 sarja
Laatikkopalkkien kokoonpanokone	2 sarjaa (yksi U-tyypin kokoonpanoon, yksi laatikkokokoonpanoon)
Sähkökuonahitsauskone	2 sarjaa, lanka kuluva tyyppi
CO2/MAG-takahitsauskone	2 sarjaa
CO2/MAG-täyttöhitsauskone	2 sarjaa
Upotettu kaarihitsauskone	2 sarjaa, tandemkaarihitsaustekniikka
Päätyjyrsinkone	1 sarjaa
Palkin räpylä 180°	2 sarjaa (4 kpl), lastaus 15 tonnia/sarja
Palkin räpylä 180°	5 sarjaa (10 kpl), lastaus 30 tonnia/sarja
Teräskärry	1 sarjaa (3 kpl), kuormaus 30 tonnia/sarja
Rullapöydät	~160 metriä
Tuki MES-tiedonkeruulle

Ominaisuus ja sovellus

1. X15Kotelopalkkihitsauslinjatovat korkean automaation tuotantolinjoja, jotka tuottavat hitsattuja Box-palkkipylväitä vähemmällä työvoimalla ja pienemmillä nostureilla.
2. Linja voidaan integroida täysin MES-järjestelmään ja suorittaa reaaliaikainen viestintä ylemmän tietokoneen ja ohjausjärjestelmän välillä, suorittaa laitteiden tiedonkeruun, ladata kaikki kerätyt tiedot tehtaan MES-järjestelmään (tai ylempään keskitettyyn valvontajärjestelmä) ja varmistaa tiedonsiirron oikea-aikaisuus ja tehokkuus.
3. Suunnittelun ja suojauksen on täytettävä asiaankuuluvien kansallisten standardien ja ympäristönsuojelun vaatimukset; Laitteiden turva- ja suojalaitteiden on täytettävä asiaankuuluvat teollisuusstandardit;.
4. TämäKotelopalkkihitsauslinjatkäytetään laajalti teräsrakenteissa ja teräsrakenteissa, teräsrakennusrakennusten laatikkopalkkipylväiden hitsaukseen, korkeatasoisiin rakennuksiin ja teräsrakenteisiin tai siltoihin jne.
5. Hitsauslaitteiden joustava rakenne mahdollistaa kaikenmerkkisten hitsausvirtalähteiden tukemisen.
6. CE-, ECA-sertifioituja on saatavilla.
7. Tämä linja tarjoaa tuotantoa kevyestä palkkista erittäin raskaisiin palkkiin, joissa on suuri paksuus ilman, että työkaluja tai laitteita vaihdetaan.
8. Kokoonpanosta päähän koko käsittelyyn ei tarvita nostureita lukuun ottamatta lastausta alussa ja purkamista lopussa, mikä vähentää huomattavasti nostureiden käyttöriskiä.

Luettelo koneista ja laitteista koko tuotantolinjan perustamiseksi hitsatun laatikkopalkin valmistamiseksi:

1 - Ohjauslevyn kokoonpanokone
Tämä kone on erikoislaite laatikkopalkin sisäonteloon olevan vahvistusripalevyn kokoamiseen ja sijoitushitsaukseen. Se on suositeltu tuote teräsrakenneyrityksille, jotka valmistavat laatikkopalkkityökappaletta vähentämään työvoiman intensiteettiä ja parantamaan työn tehokkuutta.


2-laatikkopalkkien kokoonpanokone
Laatikon kokoonpanokone on avainlaite laatikkopalkin (pylvään) valmistukseen, joka pääosin viimeistelee laatikkopalkin (pylväs) työkappaleen kokoonpanon. Tämä kone on yksi tarvittavista laitteista teräsrakenneyrityksille laatikkopalkkien valmistukseen.
Yksi kone U-tyypin kokoonpanoon.
Yksi kone on laatikkotyyppiseen kokoonpanoon.


3-Sähkökuonahitsauskone
XZHB15 uloke sähkökuonahitsauskone on erinomainen tuote, jonka Jinfeng Welding and Cutting Company on lanseerannut teräsrakenneteollisuudelle. Se on erityinen hitsauslaite, joka on erityisesti suunniteltu hitsauslaatikkopalkkiin. Riittävän jäykkyyden ja vääntökestävyyden varmistamiseksi laatikkopalkin valmistuksen aikana ohjauslevyt (eli jäykemmät levyt) hitsataan yleensä laatikkopalkin sisäpuolelle. Tämä kone on erikoislaite laatikkopalkin ulkolevyn ja sisälevyjen välisten hitsausten hitsaukseen.


4-CO2/MAG takahitsauskone
XQHB15L-sarjan laatikkopalkki ulokekaasusuojattu hitsauskone on erityinen hitsauslaite, joka on erityisesti suunniteltu laatikkopalkin (pylvään) taustahitsaukseen ja täyttöhitsaukseen taustan jälkeen, jonka yrityksemme lanseeraa markkinoiden kysynnän ja vuosien kokemuksen perusteella teräsrakennelaitteiden kehittämisestä. .

5-CO2/MAG täyttöhitsauskone
XQHB15-sarjan laatikkopalkki ulokekaasusuojattu hitsauskone on erityinen hitsauslaite, joka on erityisesti suunniteltu laatikkopalkin (pylvään) taustahitsaukseen ja täyttöhitsaukseen taustan jälkeen, jonka yrityksemme lanseeraa markkinoiden kysynnän ja vuosien kokemuksen perusteella teräsrakennelaitteiden kehittämisessä. .

6-Upotettu kaarihitsauskone
XMHB15 laatikkopalkki uloke upotettu kaarihitsauskone on erinomainen tuote, jonka Jinfeng Welding and Cutting Company on lanseerannut teräsrakenneteollisuudelle. Se on erityinen hitsauslaite, joka on erityisesti suunniteltu suurten ja keskikokoisten laatikkopalkkien (pylväiden) hitsaukseen. Vuosien mittaan jatkuvan optimoinnin ja parantamisen jälkeen suorituskyky on tullut täydellisemmäksi.

7-Päätyjyrsinkone
Taloudellisen rakentamisen nopean kehityksen myötä rakennus-, silta- ja muilla toimialoilla on yhä tiukemmat vaatimukset teräsrakennesuunnittelun laadulle. H-palkin, laatikkopalkin ja pilarin päittäisliitos sekä hoikat osat sekä työkappaleen päätypinnan käsittely on muodostunut olennaiseksi prosessiksi. Päätypinnan käsittely ei ainoastaan ​​paranna huomattavasti työkappaleen laatua, vähentää paikan päällä tapahtuvia asennus- ja rakennusvirheitä, lyhentää rakennusaikaa ja parantaa paikan päällä tapahtuvan rakentamisen tehokkuutta. Se tuo myös parempaa taloudellista hyötyä teräsrakenneyrityksille. Teräsrakenneyritysten todellisen jalostustilanteen mukaan yrityksemme hyödyntää vastaavien tuotteiden etuja kansainvälisesti ja lanseeraa ajoissa uusia tuotteita vastaamaan markkinoiden kysyntään. Sitä ei käytetä vain teräsrakenneteollisuudessa, vaan sitä voidaan käyttää myös yleisinä laitteina, joita käytetään laajalti silta-, sähkö-, öljy-, petrokemian- ja muissa koneiden valmistusteollisuudessa.


8-säteinen räpylä 180°
Toiselta puolelta hitsattujen työkappaleiden kääntämiseen käytetään kahta liikkuvaa 180° hydraulista palkkiräystä. Työskennellessäsi nosta työkappale pois rullapöydästä tai työkappaletelineestä, ja supistuslaite ohjaa kaksi säteen räpylää liikkumaan synkronisesti siirtääkseen työkappaleen rullapöydän tai työkappaletelineen sivulle ja sitten kaksi hydraulisylinteriä käytä kahta vartta pyörimään synkronisesti, siirrä työkappale rullapöydän tai työkappaletelineen keskelle kaatumisen jälkeen ja kuljeta sitten työkappale seuraavaan prosessiin tai hitsaukseen.
Todellisen tilanteen mukaan kahta kappaletta voidaan käyttää erikseen ryhmänä lyhyen säteen kääntämiseen. Samalla 4 kappaletta voidaan myös yhdistää yhdeksi ryhmäksi pitkien palkkien kaatamista varten. Korkea joustavuus ja tehokkuus.


Palkkien räpylöiden työvuokaavio:

9-teräskärry
Tätä laitetta käytetään pääasiassa koordinoimaan tuotantoprosessia työkappaleen siirtämiseksi kuljetusrullapöydältä tai muusta laitteesta prosessoitaviin laitteisiin. Teräskärryssä on pääasiassa kaksi toimintatoimintoa: kävely ja nosto. Työkappaleen siirtäminen voidaan suorittaa manipuloimalla ja ohjauksella. Laitteessa on yksinkertainen rakenne, kätevä toiminta ja vakaa toiminta. Kone käyttää raskasta rakennetta, jonka enimmäiskuorma on 30 tonnia;


10 rullapöydät
Sitä käytetään pääasiassa työkappaleiden kuljettamiseen laatikkopalkin kokoonpanosta hitsauksen loppuun, päätypinta.

Kuinka valmistaa hitsattu Box-palkki teräslevystä?

Seuraavassa on tuotannon vuokaavio levyistä H-palkkiin valmistukseen ja lopputarkastukseen.
Tuotannon vuokaavio


Kotelopalkkihitsauslinjat asennettu käyttäjien tehtaalla
