CNC H -palkkihitsauslinjat

WH6012CNC H -palkkihitsauslinjat

WH6012 SmartCNC H -palkkihitsauslinjatovat korkean suorituskyvyn H-palkkien tuotantolinjoja yhdistettynä erilaisiin laitteisiin ja työkaluihin, joita valmistaa JINFENG WELDCUT, joka on ammattimainen kiinalainen WH6012 Smartin valmistaja ja toimittaja.CNC H -palkkihitsauslinjatedulliseen hintaan. WH6012 SmartCNC H -palkkihitsauslinjatlisää turvallisuutta ja korkeaa tehokkuutta H-palkkien tai T-palkkien tuotannossa.

JINFENG WELDCUT tarjoaa 2 vuoden takuun WH6012 SmartilleCNC H -palkkihitsauslinjat. H-palkkituotantojen tärkeimmät sähköelementit on valittu maailmankuululta tuotemerkiltä, ​​mikä helpottaa osien löytämistä paikallisesti ilman pitkiä etäisyyksiä Kiinasta. WH6012 SmartCNC H -palkkihitsauslinjatovat edistyneimmät ja korkean automaation tuotantolinjat, jotka lisäävät tuottavuutta eri toimialojen loppukäyttäjille.

Tekniset tiedot

Varustusluettelot

Ominaisuus ja sovellus

1. WH6012 SmartCNC H -palkkihitsauslinjatovat korkean automaation tuotantolinjoja hitsattujen I- ja H-palkkien tuottamiseksi vähemmällä työvoimalla ja pienemmillä nostureilla.

2. Vain 3 työntekijää voi ajaa kokonaisuuttaCNC H -palkkihitsauslinjat.

3. Linja voidaan integroida täysin MES-järjestelmään ja suorittaa reaaliaikaisen viestinnän ylemmän tietokoneen ja ohjausjärjestelmän välillä, suorittaa laitteiden tiedonkeruun, ladata kaikki kerätyt tiedot tehtaan MES-järjestelmään (tai ylempään keskitettyyn ohjausjärjestelmään) ja varmistaa tiedonsiirron oikea-aikaisuus ja tehokkuus.

4. Suunnittelun ja suojauksen on täytettävä asiaankuuluvien kansallisten standardien ja ympäristönsuojelun vaatimukset; Laitteiden turva- ja suojalaitteiden on täytettävä asiaankuuluvat teollisuusstandardit;.

5. Tämä WH6012 SmartCNC H -palkkihitsauslinjatkäytetään laajalti teräsrakenteissa ja teräsrakenteissa, offshore-, onshore-, H-palkin hitsaukseen rakennusten, työpajojen, tehtaiden tai siltojen jne.

6. Hitsauslaitteiden joustava rakenne mahdollistaa kaikenmerkkisten hitsausvirtalähteiden tukemisen.

6. CE-, ECA-sertifioituja on saatavilla.

7. Tämä linja tarjoaa tuotantoa kevyestä palkkista erittäin raskaisiin palkkiin, joissa on suuri paksuus ilman, että työkaluja tai laitteita vaihdetaan.

8. Kokoamisesta oikaisuun ei tarvita nostureita, mikä vähentää huomattavasti nostureiden käyttöriskiä.

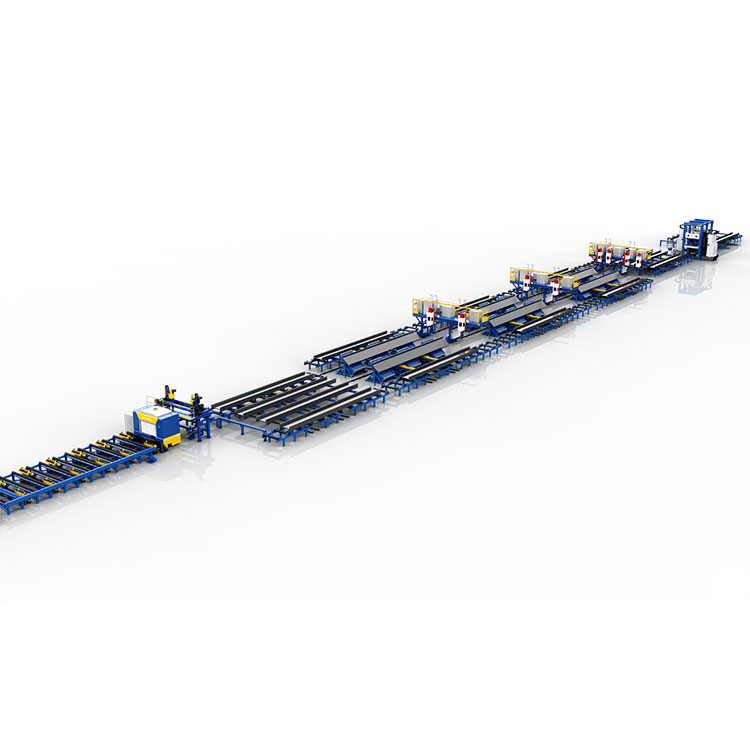

Rakennenäkymä

Luettelo WH6012 Smartissa käytetyistä laitemoduuleistaCNC H -palkkihitsauslinjat

1-Kokoamisalue, sisältää:

Yksi sarja syöttörullapöytää, joka on varustettu laippakallistuksella ja radannostimella 2 laipan ja 1 rainan sovittamiseksi H-muotoon ja niiden kiinnittämiseksi H-muotoon.

Yksi vaakasuuntainen H-palkin kokoonpanokone - CO2/MAG-pistehitsaukseen rainan ja laippojen H-muotoiseen kokoamiseen.

Kaksi koottavaa ja muotoiltavaa laippalevyä ja yksi rainalevy nostetaan nosturilla syöttörullapöydälle.

Sitten automaattisen ohjelman mukaisesti laite nostaa rainalevyn kääntäen kaksi laippalevyä ylös ja puristavat rainalevyn aluksi H-muotoon, minkä jälkeen ne kuljetetaan yhdessä pääkoneeseen. Sitten koneeseen asennettu laite, joka kohdistaa rainan pään ja laipat, rainan puristuslaite, H-palkin kiinnityslaite, automaattinen ohjausjärjestelmä ja neljä hitsauspolttimen ja muiden komponenttien sarjaa koordinoivat työskentelyä, jotta H-palkin kokoaminen saadaan nopeasti valmiiksi pistehitsauksella.

Laite rainan nostamiseen ja laippojen kääntämiseen ylös

Pistehitsaus 4 saumassa samanaikaisesti

Vain yksi henkilö tarvitsee syöttää tai kutsua H-palkin tekniset tiedot ja parametrit automaattiseen ohjausjärjestelmään ja painaa käynnistyspainiketta koneen käynnistämiseksi, kun laippalevyn ja uumalevyn lataus on valmis. Siksi nosturia käytetään vähemmän ja turvallisuus on korkea;

Kone toimii normaaleissa olosuhteissa, kun materiaalit on nostettu syöttörullapöydälle, manuaalista puuttumista kokoonpanon puolivälissä ei tarvita (kuten manuaalinen asemointi, ajonosturin aputaso, iskukorjaus, nosto, kaataminen, taittaminen jne.), joten automaatioaste on erittäin korkea;

Koska H-palkin jokaista näppäinasentoa ohjaa servomoottori ja anturi havaitsee, vältetään inhimillisen hämmennyksen aiheuttama tarkkuuspoikkeama.

Samanaikaisesti kone ohjaa automaattisesti kaikkia neljän hitsaussauman hitsauspisteitä, ja hitsauspisteiden koon ja etäisyyden tasaisuus on parempi kuin manuaalisessa pistehitsauksessa.

Vaakasuuntainen H-palkin kokoonpanokone

2-Hitsausalue

sisältää:

WHM36 H-Beam Automaattinen SAW-hitsauskone, joka on varustettu 4 uppokaarihitsauspäällä (tukee yksikaarihitsausta tai tandemkaarihitsaustekniikkaa).

Laite koostuu kahdesta osasta: portaalihitsauksen pääkoneesta ja moniasentoisesta hitsausasennoittimesta. H-palkin hitsausominaisuuksien ja upokaarihitsauksen tandemkaarihitsauksen prosessiominaisuuksien mukaan suunnittelemme tälle laitteelle kaksi hitsaustilaa, joka on kaikkein erikoisin malli: "kaksivarttainen litteäfilehitsaus" tai "yksihaarainen fileehitsaus alaspäin". Tämän suunnittelun tarkoitus on, että kone voi automaattisesti valita optimaalisen hitsaustavan H-palkin nopean hitsauksen toteuttamiseksi H-palkin uuman eri paksuuden mukaan. Ja moniasentoinen hitsauspöytä toimii hitsaustekniikan / -tilan tarpeen kanssa kääntää H-palkki eri kulmaan, jotta saavutetaan paras läpäisy- ja hitsaussauman suorituskyky. Moniasentoisen hitsauspöydän lisäksi hitsauspöydän ja rullapöydän välissä toimii 180 asteen palkin läppä, joka auttaa toteuttamaan H-palkin automaattisen sisään- ja ulossyötön sekä automaattisen käännöksen hitsausta varten eri hitsaussauman numeroilla.

Hitsaus vaakasuorassa asennossa = tasainen filehitsaus

TAI:

WHM36 H-Beam Automaattinen SAW-hitsauskone, joka on varustettu kahdella upotetulla kaarihitsauspäällä (tukee yksikaarihitsausta tai tandemkaarihitsaustekniikkaa).

WHM36 H-Beam automaattinen SAW-hitsauskone

Hitsaus kallistusasennossa=filehitsaus alaspäin

Jokaisen SAW-hitsauskoneen kanssa työskentelyä varten kullekin koneelle on 2 sarjaa CNC-hitsausasennoittimia, jotka kääntävät H-säteen vaakasuoraan tai 55 astetta hyvän hitsauslaadun varmistamiseksi.

CNC-hitsausasennoin

Hitsausalueella on palkin räpylät, jotka kääntävät palkin 90 astetta tai 180 astetta eri hitsaustarkoituksiin.

Palkin läppä kääntää H-palkin

Palkkien räpylöiden työvuokaavio:

3-Ooristusalue, sisältää:

Yksi sarja Beam Flipperiä kääntämään H-palkin âHâ-asennosta âIâ-asentoon, jotta seuraavaksi suoristetaan palkin laippa oikaisukoneella.

One H -palkin laippojen oikaisukoneet - H-palkin laippojen oikaisuun. Yhdessä H-palkissa on 2 laippaa. Molemmat laipat tarvitsevat oikaisua. Mutta kone voi kerran suoristaa yhdellä laipalla. Joten kun 1 laipan oikaisu on suoritettu, palkin läppä kääntää palkin 180 astetta, jotta laippa tulee oikaisemaan alapuolelle.

CNC-vaakasuoristuskone

Kuinka valmistaa hitsattu H-palkki/I-palkki teräslevystä?

Seuraavassa on tuotannon vuokaavio levyistä H-palkkiin valmistukseen ja lopputarkastukseen.

Tuotannon vuokaavio

H-palkkihitsauslinjat asennettu Usersâ tehtaalla
