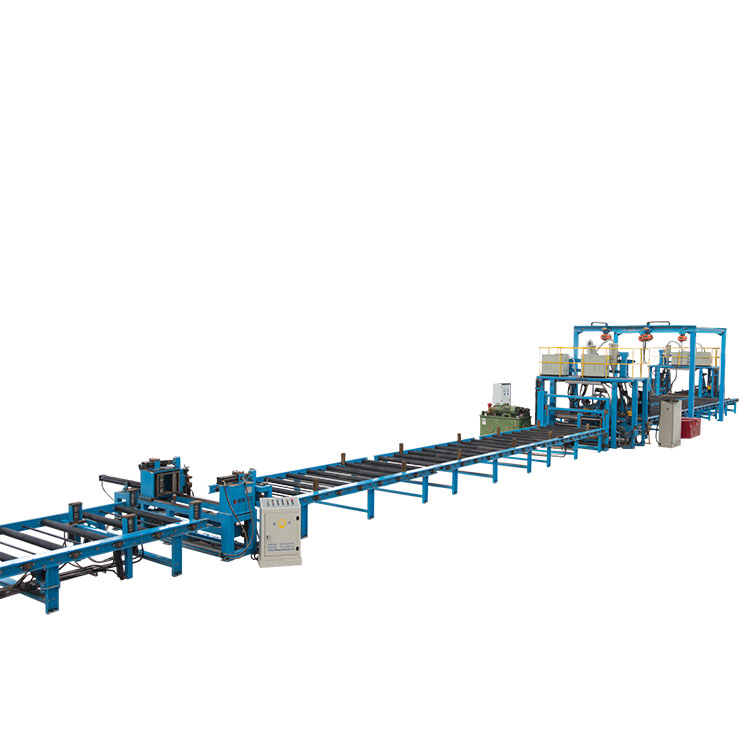

HW15Vaakasuuntaiset H-palkkihitsauslinjatovat korkean suorituskyvyn H-palkkien tuotantolinjoja yhdistettynä erilaisiin laitteisiin ja työkaluihin, joita valmistaa JINFENG WELDCUT, joka on ammattimainen kiinalainen HW:n valmistaja ja toimittaja.Vaakasuuntaiset H-palkkihitsauslinjatedulliseen hintaan. HWVaakasuuntaiset H-palkkihitsauslinjatlisää turvallisuutta ja korkeaa tehokkuutta H-palkkien tai T-palkkien tuotannossa.
JINFENG WELDCUT tarjoaa 2 vuoden takuun HW:lleVaakasuuntaiset H-palkkihitsauslinjat. H-palkkituotantojen tärkeimmät sähköelementit on valittu maailmankuululta tuotemerkiltä, mikä helpottaa osien löytämistä paikallisesti ilman pitkiä etäisyyksiä Kiinasta. HWVaakasuuntaiset H-palkkihitsauslinjatovat edistyneimmät ja korkean automaation tuotantolinjat lisäämään tuottavuutta eri toimialojen loppukäyttäjille.
Malli |
HW3015 |
HW2015 |
|
H-palkin rainan korkeus |
300-1500mm |
200-1500mm |
|
Verkon paksuus |
5-14mm |
5-14mm |
|
H-palkin laipan leveys |
150-500mm |
150-500mm |
|
Laipan paksuus |
6-25mm |
6-25mm |
|
Säteen kierrekulma |
Max 15° |
Max 8° |
|
H-palkin pituus |
5000-15000mm |
|
|
Hitsaustyypit |
Esiliitoshitsaus CO2/MAG:lla käsin |
||
Täyshitsaus SAW:lla (submerged kaarihitsaus) |
|||
H-palkki koottu asento |
Vaakasuora |
||
H-palkin kokoonpanokone |
1 sarja, tulo- ja lähtörullapöydällä, esiliitoshitsaukseen |
||
Vedä H-palkkihitsauskoneen läpi |
1 setti, etukone lähtörullapöydällä, täyshitsaukseen |
||
1 sarja, takakone tulo- ja ulostulorullapöydällä, täydelliseen hitsaukseen |
|||
Ketjutyypin H palkin kaatokone |
1 sarja, max 4 tonnin kuorma |
1. HWVaakasuuntaiset H-palkkihitsauslinjatovat korkean automaation tuotantolinjoja hitsattujen I- ja H-palkkien tuottamiseksi vähemmällä työvoimalla ja pienemmillä nostureilla.
2. Korkea tuotantotehokkuus kevyille hitsatuille palkkeille.
3. Yksikertainen hitsaus 2 hitsaussaumassa samanaikaisesti;
4. Tarvitsee vain yhden tyypin, joka kaatuu 180 astetta.
5. HWVaakasuuntaiset H-palkkihitsauslinjatkäytetään laajalti teräsrakenteissa ja teräsrakenteissa H-palkin valmistukseen työpajan, varaston, tehdaspajan jne.
5. Hitsauslaitteiden joustava rakenne mahdollistaa kaikenmerkkisten hitsausvirtalähteiden tukemisen.
6. CE-, ECA-sertifioituja on saatavilla.
Luettelo HW:ssä käytetyistä laitemoduuleistaVaakasuuntaiset H-palkkihitsauslinjat
1-Kokoamisalue, sisältää:

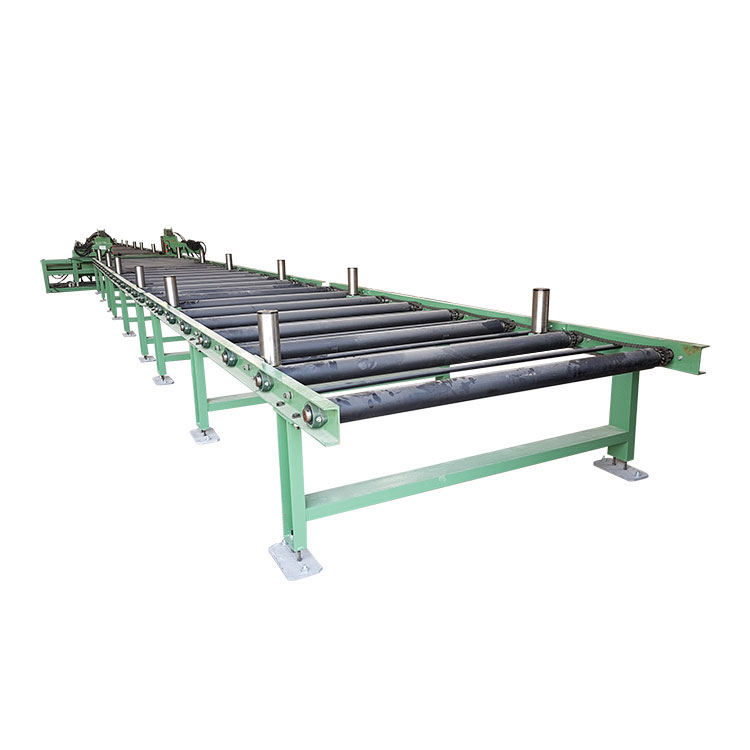

Yksi vaakasuora H-palkin kokoamiskone rullapöydällä â kiinnittämällä ja asenna 3 kpl levyä (1 raina ja 2 laippaa) H-asentoon ja tee uuma 2 laipan keskiasentoon. Sitten työntekijä voi käyttää CO2/MAG-hitsauskonetta pistehitsaamaan kolmen levyn päät noin 300 mm:n pituudelta käsin. avaa sitten puristin ja 3 kpl levyjä, joiden pää on esihitsattu H-muotoon ja kuljeta rullapöydällä seuraavalle hitsausasemalle.
H-palkin kokoaminen vaaka-asentoon
2-Hitsausalue #1, sisältää:

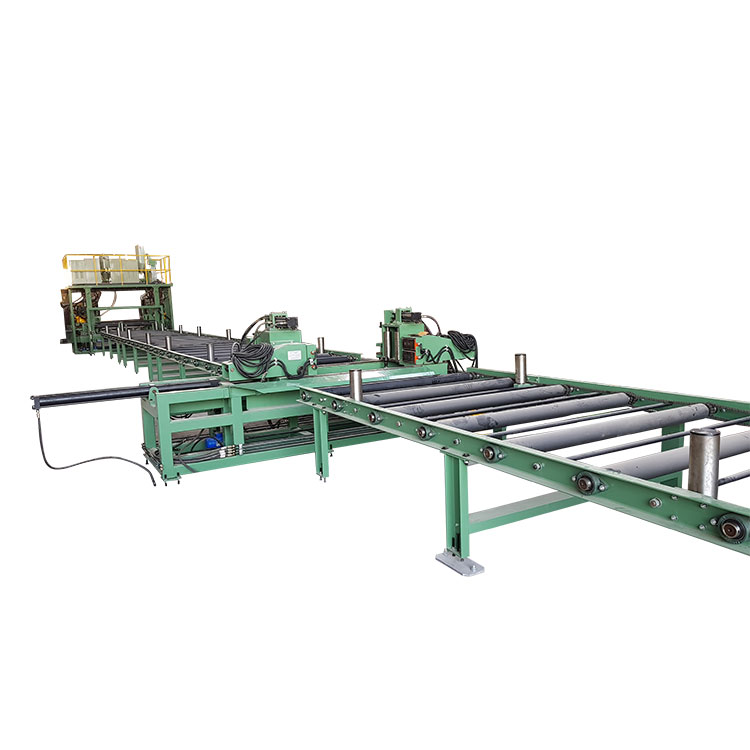

Yksi sarja läpivetohitsauskonetta. Yhdellä uuma- ja laippakiinnikkeellä uuman asentamiseen 2 laipan keskiasentoon.
Tässä koneessa käytetään kaksoislankahitsaustekniikkaa täydelliseen hitsaukseen upokaarihitsaustekniikalla.
H-palkin hitsaus vaaka-asennossa
3-H säteen kaataminen, sisältää:
H-palkin yläpuolella olevan täyden hitsauksen jälkeen H-palkki siirretään ulos etuvedosta H-palkkihitsauskoneiden läpi ja siirretään kaatumisalueelle.
Kääntölaite on runko, jossa on nostotyökalut ketjuilla. Ketjut nostavat H-palkin ylös ja saavat ketjun liikkumaan, jolloin H-palkin kaatuminen tapahtuu 180 astetta, jolloin hitsattavat alapinnat ovat ylöspäin.
Kääntölaite
4-Hitsausalue #2, sisältää:
Tällä alueella oleva läpivetohitsauskone on tarkoitettu H-palkin hitsaukseen, jossa on jo yksi sivuhitsaus #1 läpivetohitsauskoneessa.
5-Ooristusalue.
Tämä on lisävaruste vaakasuuntaisen H-palkkihitsauslinjan linjalle. Käyttäjät voivat halutessaan lisätä yhden sarjan mekaanista H-palkin laipan oikaisua linjan jälkeen H-palkin laippojen suoristamiseksi hitsauksen jälkeen.
Oikaisukone
Kuinka valmistaa hitsattu H-palkki/I-palkki vaaka-asennossa?
Seuraavassa on tuotannon vuokaavio hitsatun H-palkin valmistukseen vaaka-asennossa
Tuotannon vuokaavio

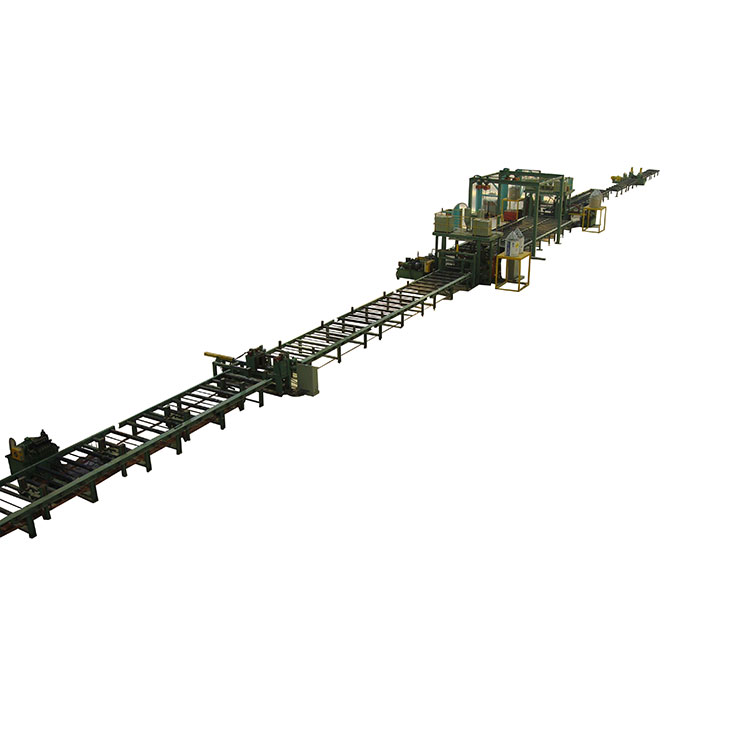

H-palkkihitsauslinjat asennettu Usersâ tehtaalla
