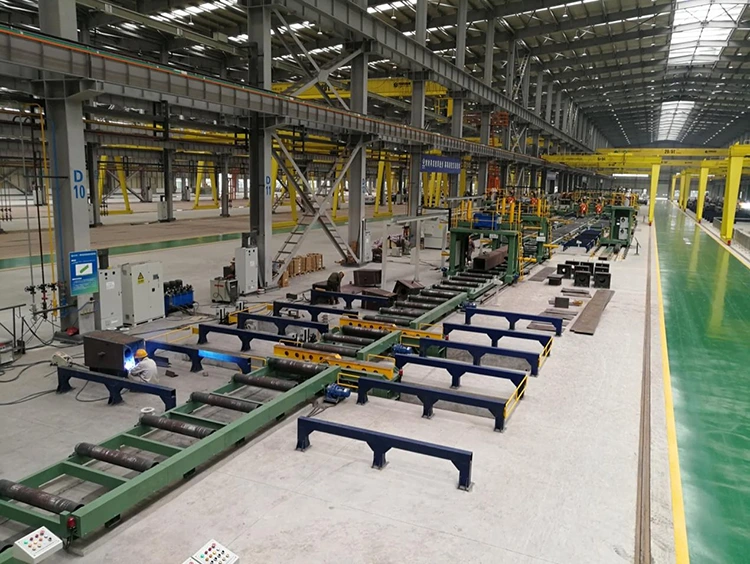

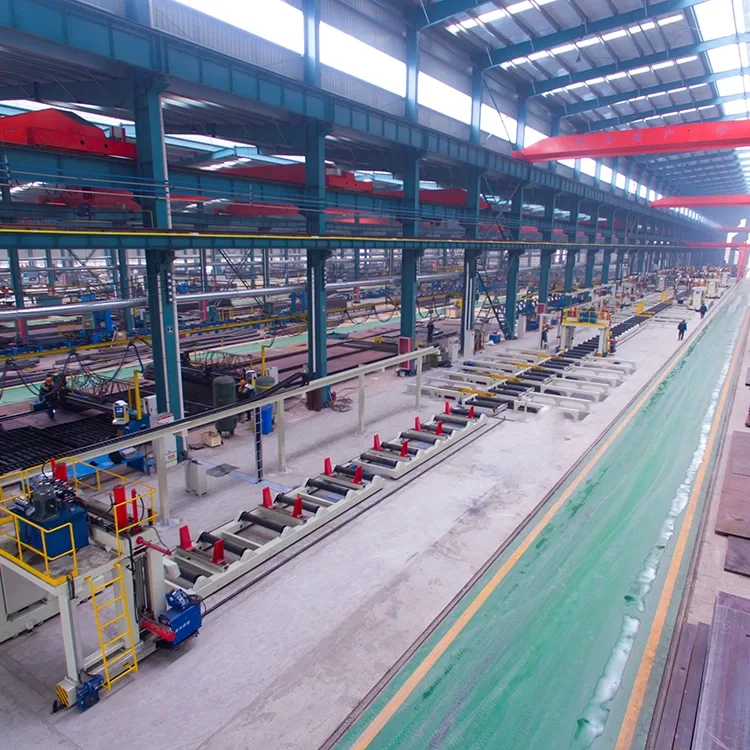

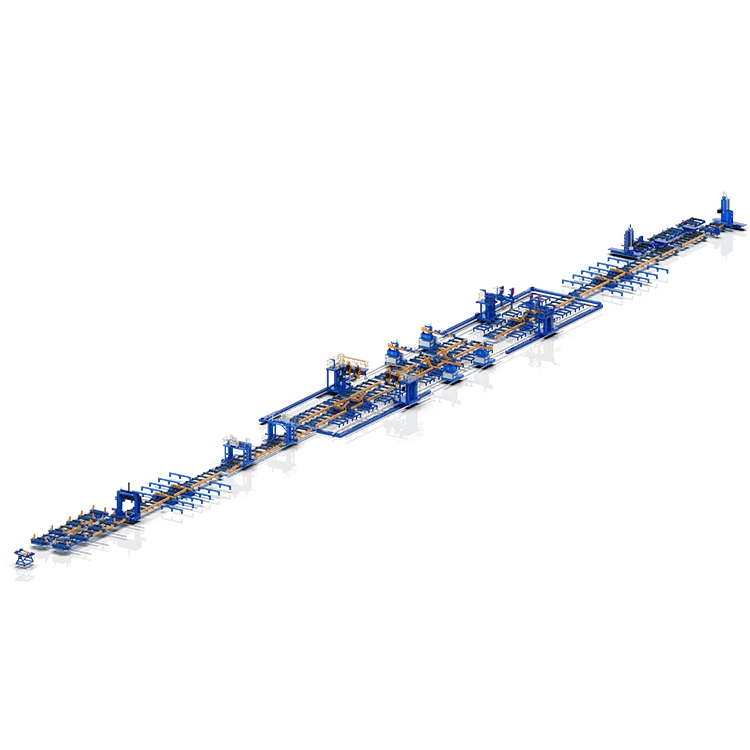

Box -sarakkeen hitsausviivat

Jinfeng Weldcut antaa yhden vuoden takuun The Box -sarakkeen hitsauslinjoille. The Box -pylvästuotannon tärkeimmät sähköelementit on valittu maailmankuulusta, joka lisää käyttäjille helpompaa löytää osat paikallisista päästäksesi pitkästä matkasta Kiinasta. X15-automaattilaatikon pylväshitsauslinjat ovat edistyneimpiä ja korkeimpia automaatiotuotantolinjoja, jotka lisäävät eri toimialojen loppukäyttäjien tuottavuutta.

Tekniset tiedot

Ominaisuus ja sovellus

1. X15 -laatikko -pylväshitsausviivat ovat korkeat automaatiotuotantolinjat hitsattujen ruutupylväiden tuottamiseksi, joissa on pienempi työntekijät ja pienempi nosturi.

2.Linja voi olla täysin integroituminen MES-järjestelmään ja suorittaa reaaliaikainen viestintä ylemmän tietokoneen ja ohjausjärjestelmän välillä, täytä laitteen tiedonkeruu, lataa kaikki kerätyt tiedot tehdas MES -järjestelmään (tai keskitetyn ylemmän ohjausjärjestelmän) ja varmistaa tiedonsiirron aikataulu ja tehokkuus.

3. Suunnittelun ja suojauksen on täytettävä asiaankuuluvien kansallisten standardien ja ympäristönsuojelun vaatimukset; Laitteiden turvallisuus- ja suojalaitteiden on täytettävä asiaankuuluvat teollisuusstandardit;.

4. Tätä laatikkopylvään hitsauslinjoja käytetään laajasti teräsrakenteessa ja teräsrakenteissa, hitsauslaatikkopylväät teräsrakennuksen rakennukseen, korkean tason rakennus- ja teräsrakenteisiin tai siltoihin jne.

5. Hitsauslaitteiden joustava suunnittelu mahdollistaa hitsausvoimalähteiden tuotemerkkien tukemisen.

6. CE, ECA -sertifioitu on saatavana.

7. Tämä linja tarjoaa tuotannon kevyestä palkista erittäin raskaaseen palkkiin, jolla on suuri paksuus vaihtumatta työkaluja tai laitteita.

8. Kokoonpanosta loppukäyttöön koko prosessointiin ei tarvita nostureita paitsi lastaus alussa ja lopulta purkaminen, mikä vähentää huomattavasti nosturien käytön riskiä.

Lista koneista ja laitteista kokonaisen tuotantolinjan perustamiseksi hitsatun laatikkovirran tuottamiseksi:

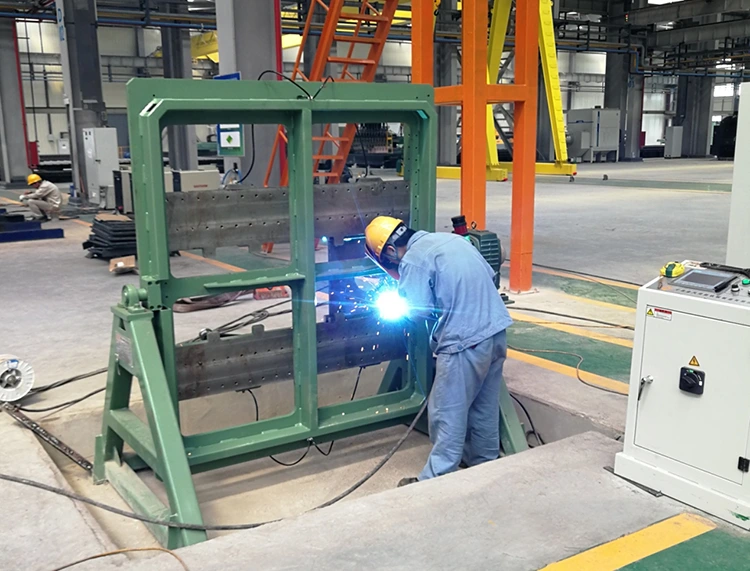

1- Baffle-kokoonpanokone

Tämä kone on erityinen laite vahvistavan kylkiluun kokoonpano- ja sijoittamishitsaamiseen Box -pylvään sisäonteloon. Teräsrakenneyritysten edullinen tuote tuottaa Box -pylvään työkappaleen vähentämään työvoiman voimakkuutta ja parantamaan työtehokkuutta.

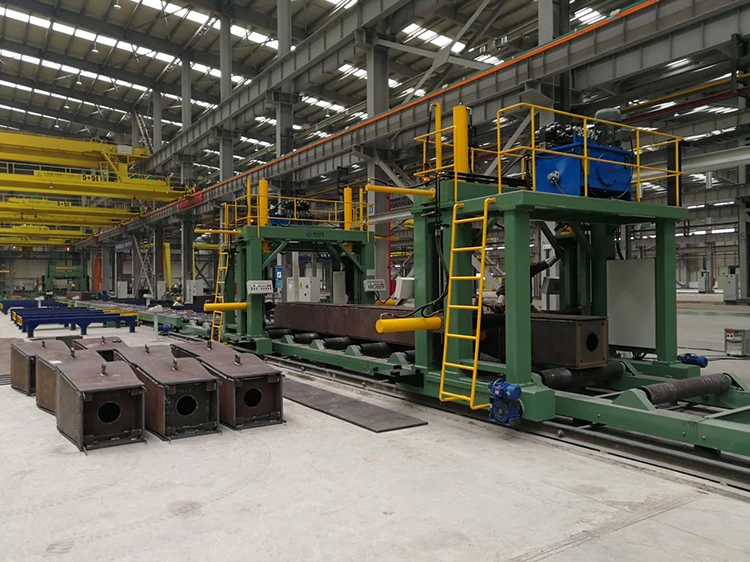

2-laatikko-sarakkeen kokoonpanokone

Laatikon sarakkeen kokoonpanokone on avainlaitteet laatikkopylvään (sarake) tuottamiselle, joka täydentää pääasiassa laatikkopylvään (sarake) työkappaleen kokoonpanoa. Tämä kone on yksi tarvittavista laitteista teräsrakenteen yrityksille laatikkopalkkien tuottamiseksi.

Yksi kone u -tyyppiselle kokoonpanolle.

Yksi kone on tarkoitettu laatikkotyyppiseen kokoonpanoon.

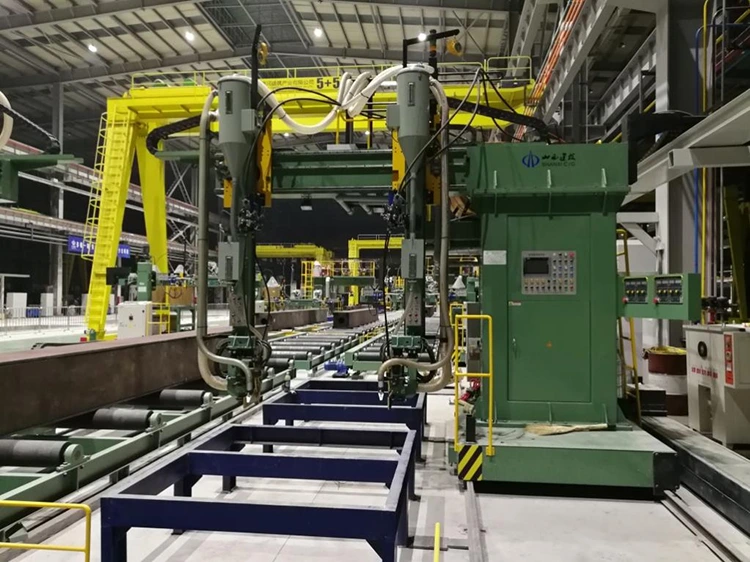

3- Sähköhitsauskone

XZHB15 Canilever ElectroSlag -hitsauskone on erinomainen tuote, jonka Jinfeng -hitsaus- ja leikkausyritys on käynnistänyt teräsrakenneteollisuudelle. Se on erityinen hitsauslaite, joka on erityisesti suunniteltu hitsauslaatikkopylvääseen. Riittävän jäykkyyden ja vääntövastuksen varmistamiseksi laatikkopylvään valmistuksen aikana ohjauslevyt (ts. Väymät levyt) hitsataan yleensä laatikkopylvään sisäpuolelle. Tämä kone on erityinen laite hitsaamaan hitsauksia laatikkopylvään ulkolevyn ja sisäisen ohjauslevyn välillä.

4- CO2/MAG Back -hitsauskone

XQHB15L -sarjan laatikkopylväs Canilever Gas -suojattu hitsauskone on erityinen hitsauslaite, joka on erityisesti suunniteltu laatikkopylvään (sarake) ja hitsauksen täyttämiseen, jonka yritys on käynnistänyt markkinoiden kysynnän ja vuosien kokemuksen perusteella teräsrakenteen laitteiden kehittämisestä.

5- CO2/MAG-täyttöhitsauskone

XQHB15 -sarjan laatikkopylväs Cantilever Gas -suojattu hitsauskone on erityinen hitsauslaite, joka on erityisesti suunniteltu laatikkopylvään (sarake) ja hitsauksen täyttämiseen, jonka yritys on käynnistänyt markkinoiden kysynnän ja vuosien kokemuksen perusteella teräsrakenteen laitteiden kehittämisestä.

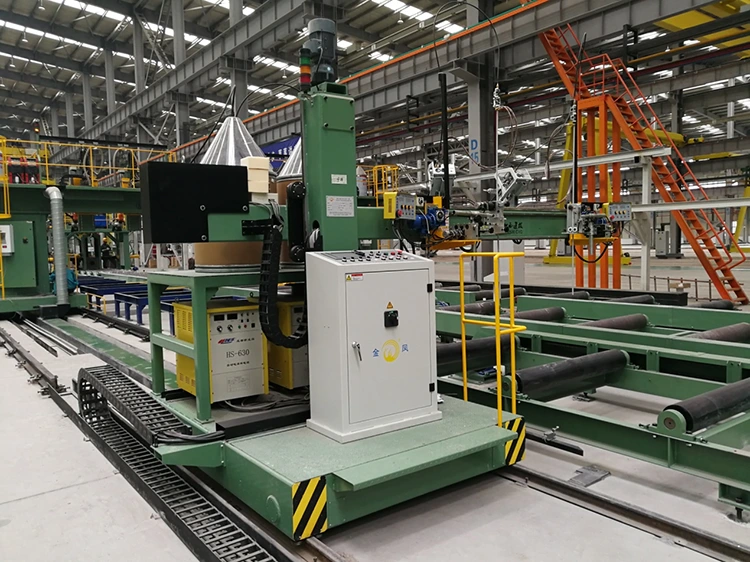

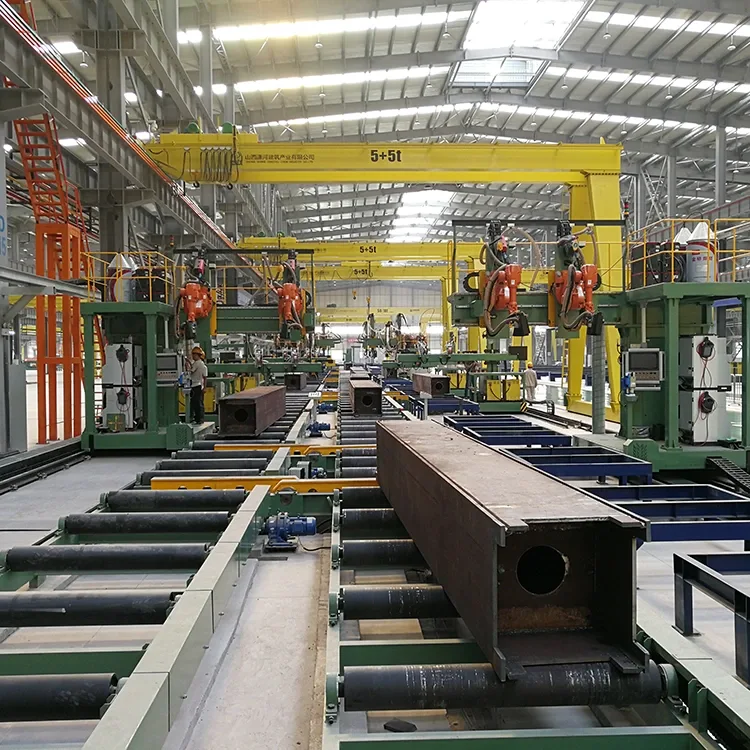

6- upotettu kaarihitsauskone

XMHB15 -laatikkopalkkien ulottuva kaarihitsauskone on erinomainen tuote, jonka Jinfeng -hitsaus- ja leikkausyritys on käynnistänyt teräsrakenneteollisuudelle. Se on erityinen hitsauslaite, joka on suunniteltu erityisesti suurten ja keskisuurten ruutujen pylväiden (sarakkeiden) hitsaamiseen. Vuosien mittaan jatkuvan optimoinnin ja parantamisen jälkeen suorituskyky on tullut täydellisemmäksi.

7-lopussa oleva jyrsintäkone

Taloudellisen rakentamisen, rakentamisen, siltojen ja muiden toimialojen nopean kehityksen myötä on yhä tiukempia vaatimuksia teräsrakenteen tekniikan laadusta. H-beamin, laatikkopylvään ja pylvään ja hoikkaiden osien ja työkappaleen päätyprosessoinnista on tullut olennainen prosessi. Päättymiskasvatus ei vain paranna työkappaleen laatua huomattavasti, vähentää paikan päällä olevia asennus- ja rakennusvirheitä, lyhentää rakennusjaksoa ja parantaa rakennustehokkuutta paikan päällä. Se tuo myös parempia taloudellisia etuja teräsrakenteisiin yrityksille. Teräsrakenneyritysten todellisen prosessointitilanteen mukaan yrityksemme absorboi samanlaisten tuotteiden edut kansainvälisesti ja julkaisee ajankohtaista uusia tuotteita markkinoiden kysynnän tyydyttämiseksi. Sitä ei käytetä vain teräsrakenneteollisuudessa, vaan sitä voidaan käyttää myös yleinä laitteina, joita käytetään laajasti silta-, sähkövoima-, öljy-, petrokemian ja muiden koneiden valmistusteollisuudessa.

8-Säteen läppä 180 ° Kaatuminen

Toiselle puolelle hitsattujen työkappaleiden kääntämiseen käytetään kahta kappaletta liikkuvan 180 °: n hydraulisia säteen läppääjiä. Nosta työkappale rullapöydästä tai työkappaleen telineestä, ja pelkistin ajaa kaksi säteen läpimurtoa liikuttamaan synkronisesti työkappaleen siirtämään rullapöydän tai työpöydän telineen ja sitten kaksi hydraulista sylinteriä ajavat kaksi varsia kiertämään synkronisesti, siirtämään työkappaletta viereiseen työpöydän or-prosessoon ja siirtämään työpöydän ja siirtämään työpöydän.

Varsinaisen tilanteen mukaan kahta kappaletta voidaan käyttää erikseen ryhmänä lyhyen palkin kääntämiseen. Samanaikaisesti 4 kappaletta voidaan yhdistää myös yhdeksi ryhmäksi pitkien palkkien kaatumista varten. Korkea joustavuus ja tehokkuus.

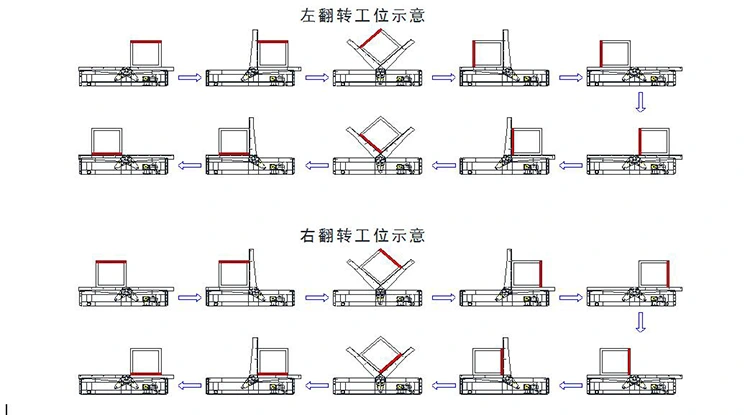

Palkkihippureiden työvirtakaavio:

9- Teräskärry

Tätä laitetta käytetään pääasiassa koordinoimaan tuotantoprosessin kanssa työkappaleen siirtämiseksi kuljettavasta rullapöydästä tai muista laitteista käsiteltäviin laitteisiin. Teräskärryssä on pääasiassa kaksi toimintatoimintoa: kävely ja nosto. Työkappaleen siirtyminen voidaan suorittaa manipuloinnin ja hallinnan avulla. Laitteilla on yksinkertainen rakenne, kätevä käyttö ja vakaa käyttö. Kone omaksuu raskaan mallin, jonka enimmäiskuorma on 30 tonnia;

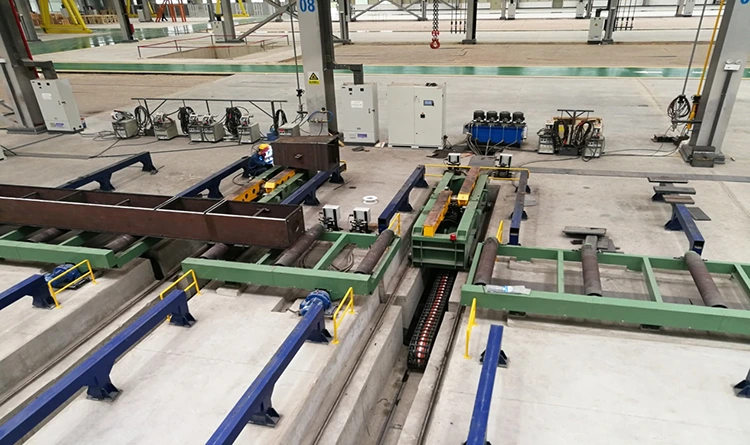

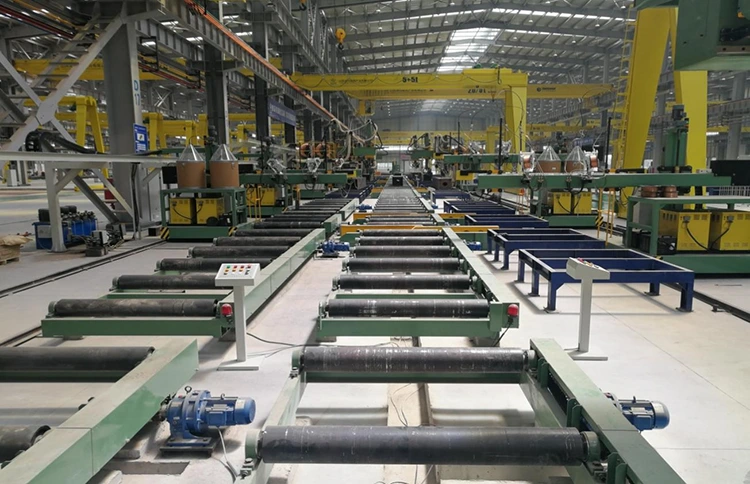

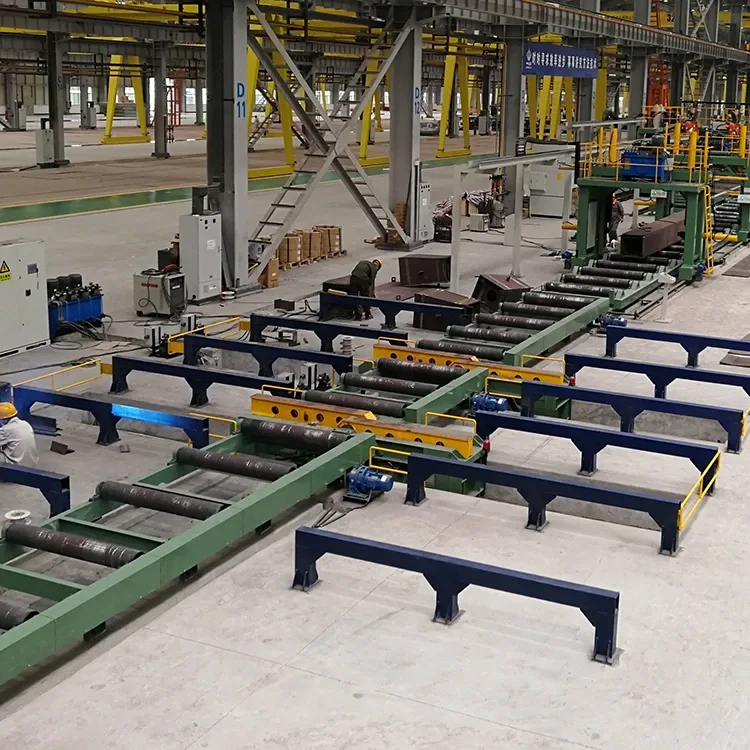

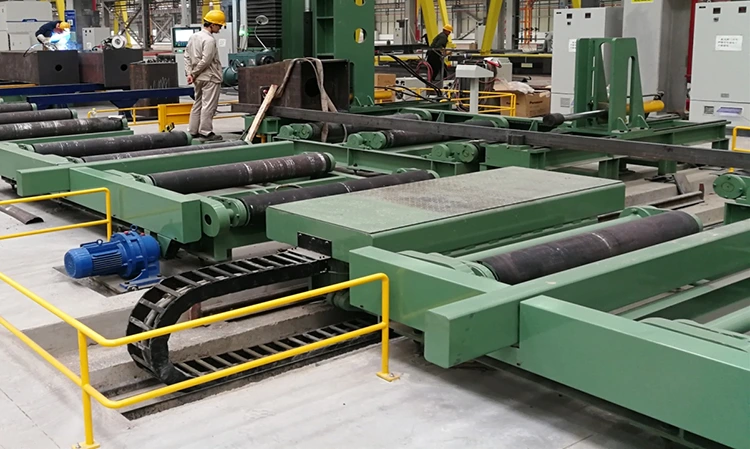

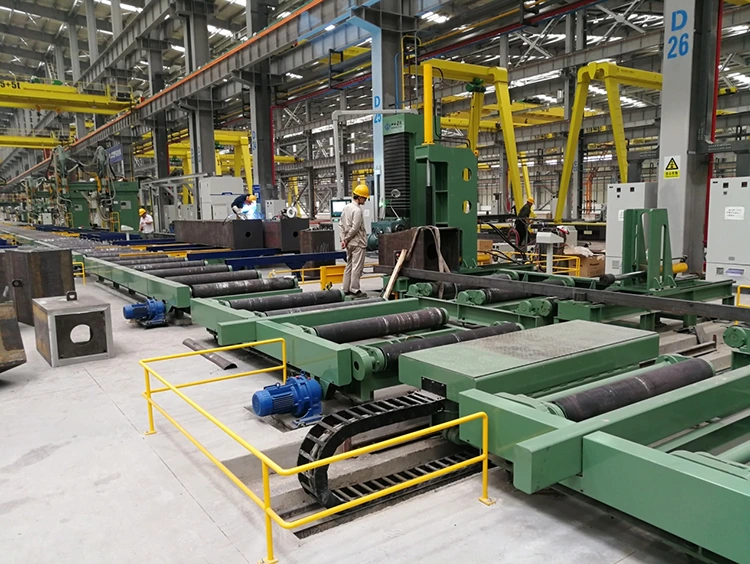

10- rullapöydät

Sitä käytetään pääasiassa työkappaleiden välittämiseen laatikkopylvään kokoonpanosta hitsauksen loppuun saattamiseen.

Kuinka tuottaa hitsattu ruutupylväs teräslevystä?

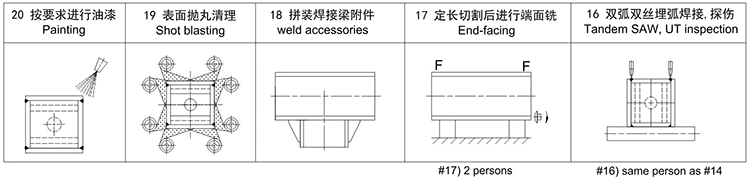

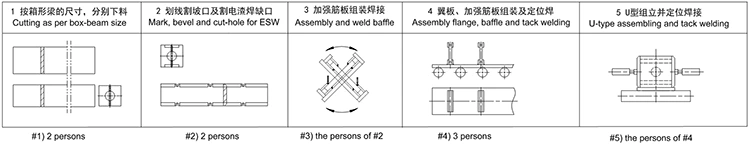

Seuraava on tuotannon tuotantokaavio levyiltä H -säteen ja lopullisen tarkastuksen.

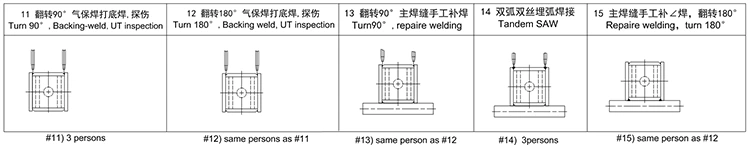

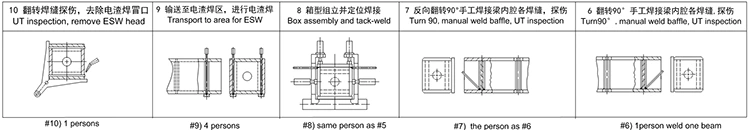

Tuotantokaavio
